Маховик – под венец
Бывает, что при попытках пустить двигатель возникают скрежещущие металлические звуки и звон, причем коленчатый вал то проворачивается стартером, то стоит на месте. Причина может быть в том, что венец маховика проворачивается на самом маховике. Проверить это можно, сняв стартер. Исправить неполадку можно, просверлив отверстия по стыку венца с маховиком в нескольких местах, нарезать в них резьбу и завернуть болты, которые затем обрезать и закернить, как показано на рисунке.
Другой способ фиксации венца не требует даже снятия маховика. Сняв стартер и получив доступ к торцевой части маховика, нужно закернить венец и прилегающую часть маховика в шахматном порядке, как показано на следующем рисунке. При этом посадочные поверхности маховика и венца получаются волнообразными, способными обеспечить передачу не меньшего усилия, чем штатная прессовая посадка венца на цилиндрическую поверхность маховика.
Рекомендации тем, кто воспользуется этим способом. Керн нужен с острым углом конуса, молоток – легкий или средний. В каждую точку нужно нанести несколько легких ударов, так как одним сильным ударом можно повредить детали.
Для работы на автомобилях «восьмого» семейства достаточно снять стартер и аккумуляторную батарею, но лучше убрать и защиту картера, чтобы обеспечить себе более удобный доступ снизу.
Точная установка крышки
Устанавливая переднюю крышку двигателя «Жигулей», сложно обеспечить правильную ее центровку относительно коленчатого вала: установочные выступы, по которым рекомендуют ее центрировать, зачастую не соосны отверстию. Если отклонение превышает миллиметр, передний сальник изнашивается очень быстро.
Чтобы точнее установить крышку, перед затяжкой болтов проверьте расстояние от поверхности коленчатого вала до гнезда под сальник – по всей окружности оно должно быть одинаковым. В качестве калибра используйте сверло подходящего диаметра, которое в любой точке должно проходить с одинаковым зазором. При этом способе несоосность не превышает 0,3 мм.
Поддон картера снимать не нужно
При ремонте двигателя «Жигулей» болт крепления звездочки распределительного вала вместе с шайбой провалился в картер. Чтобы не снимать поддон картера со всеми сопутствующими проблемами, можно отсоединить шланг вентиляции картера от сапуна, снять его крышку, вывернуть шпильку и извлечь из гнезда маслоотделитель. Закрепив на толстой алюминиевой проволоке сильный магнит, следует через это окно добраться до поддона и вынуть болт и шайбу.
Крепление защиты картера
Если при установке защиты картера на «Жигулях» вы недосчитались одной из двух гаек в балке передней подвески, использующихся для крепления щита, можно поступить следующим образом. В полоске оцинкованной кровельной жести 20x200 мм необходимо зубилом вырубить шестигранное отверстие для гайки, отступив от конца примерно на 10 мм. Затем надо вставить гайку в отверстие и закрепить ее для надежности мягким припоем. Через технологическое отверстие ввести полосу внутрь балки так, чтобы гайка оказалась над крепежным отверстием. Смазать болт «Мовилем» и закрепить им защиту, как и в штатном варианте. Выступающий конец полосы загибается на край отверстия.
Банка пригодится
Чтобы не повредить поршневые кольца при их установке в канавки поршня, можно использовать приспособление, показанное на рисунке.
Для его изготовления цилиндрическую стенку металлической банки нужно разрезать на лепестки и сделать на каждом выступы, чтобы упершееся в них кольцо стояло без перекоса.
Оправка из бутылки
Для установки поршня с кольцами в цилиндр двигателя можно изготовить оправку из пластиковой бутылки ПЭТ соответствующего диаметра. Для этого, отрезав от нее дно и горлышко, опускаем ее одним концом в кипяток, благодаря чему нагретая часть бутылки, получив усадку, становится конусообразной. Теперь вставляем в нее поршень и по его дну обрезаем пластик, получая нужную оправку. Достоинство этого способа – возможность быстро и без затрат изготовить подобное приспособление для любого поршня.
Нехитрая работа
Передний сальник коленчатого вала на «Жигулях» запрессовывать неудобно – близко стоит радиатор. На рисунке показано, как сделать это, используя старый сальник, гайку крепления шкива коленвала и монтажные лопатки. Постепенно наворачивая гайку и работая лопатками, полностью устанавливаем сальник в гнездо. Затем, отвернув гайку, снимаем старый сальник.
Не выкидывайте поддон
На моторах ЗМЗ-406 легко сорвать резьбу сливной пробки в алюминиевом поддоне картера. Но не спешите выкидывать испорченную деталь.

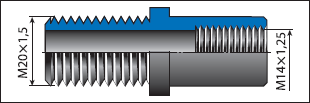

Достаточно небольшой доработки с использованием штуцера масляного фильтра «Жигулей». В отверстии поддона нарезаем резьбу М20?1,5, а внутри штуцера с другого конца – М14?1,25. Штуцер вворачиваем в поддон на герметике. Пробкой теперь служит подходящий болт.
Выпрямляем поддон
Если требуется выправить вмятину на поддоне картера двигателя, а сделать это мешает балка передней подвески, можно, приварив к поддону гайку М8 или М10, вытянуть вмятину «обратным молотком». Для этого в гайку нужно ввернуть болт со скользящим грузом (втулкой) (см. рис.) и несколькими ударами по головке болта вытянуть вмятину.
Без проблем до следующей замены
Как выйти из положения, когда обломана верхняя часть направляющей втулки клапана, на которую посажен маслоотражательный колпачок?
Замена втулки – дело дорогое и сложное. Описанный ниже способ поможет временно устранить проблему. Сняв тарельчатую шайбу (опору внутренней пружины клапана), впаиваем в нее припоем ПОС-61 колпачок (диаметр последнего немного меньше диаметра отверстия в шайбе). Высоту пайки нужно подобрать так, чтобы обеспечить нормальную сборку узла. Нижнюю сторону опорной шайбы уплотняем резиновым кольцом и герметиком.
Прокладка с замком
На «классических» моделях ВАЗ можно существенно облегчить установку новой прокладки поддона двигателя, если предварительно ее разрезать, как показано на рисунке, и создать тем самым своеобразный замок. Теперь установке прокладки не мешает главная помеха – масло-приемник. Остается лишь состыковать концы, уплотнить замок герметиком, поставить поддон и затянуть болты.
Облегчите работу подушек
На «Волгах» с двигателем ЗМЗ-406 порой рвутся подушки крепления силового агрегата к кузову. Установка «газелевских» лишь увеличивает вибронагруженность кузова. Но можно облегчить работу подушек. Два отверстия в кронштейне, через которые они крепятся, делаем эллипсными (длинная ось – вдоль автомобиля), при сборке верхний болт затягиваем, а нижние шпильки наживляем. Отпустив болты задней опоры двигателя, пускаем его, и он находит свое место относительно кузова. Теперь можно затягивать гайки на подушках и болты задней опоры.
Снимаем за секунды
Чтобы снять декоративную пластиковую крышку полуторалитрового двигателя ВАЗ-2112, надо повозиться с четырьмя гайками. Дело можно упростить, если воспользоваться резиновыми опорами воздушного фильтра после небольшой доработки (см. рис.). Разрезаем их по плоскостям а и Ь, сверлом 5 мм просверливаем отверстия глубиной 20 мм под шпильки и делаем заходные фаски. Остается рассверлить отверстия в крышке до диаметра 11,5 мм и заправить в них полученные резиновые втулки. Снятие и установка крышки теперь занимают секунды, как на двигателе 1,6 л.
Газораспределительный механизм и его привод
Регулируем тепловые зазоры без специнструмента
Чтобы при регулировке тепловых зазоров в двигателях переднеприводных ВАЗов утапливать толкатели, применяют специальное приспособление. Можно обойтись и без него. Отверткой отожмите толкатель и вставьте между его бортиком и распределительным валом нож, как показано на рисунке. Поддев шилом регулировочную шайбу, пинцетом извлеките ее для замены. Поскольку отвертка мягче, чем кулачок и шайба, повреждение их исключено.

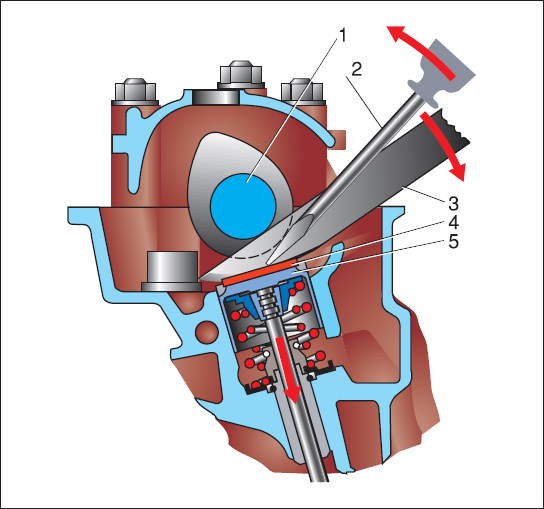

Утапливание и фиксация толкателя: 1 – распределительный вал; 2 – отвертка; 3 – нож; 4 – регулировочная шайба; 5 – толкатель
Используйте свечное отверстие
При замене маслоотражательных колпачков в двигателях с четырьмя клапанами на цилиндр бывает трудно найти шпильку или резьбовое отверстие, чтобы «зацепить» рассухариватель. Можно использовать отверстие… для свечи. Приспособление, показанное на рисунке, можно применять при ремонте моторов разных марок.
Устанавливаем маслоотражательные колпачки
При установке маслоотражательных колпачков на направляющие втулки клапанов в двигателе «Жигулей» можно также использовать приспособление, показанное на рисунке.
Два сухаря 2, сделанные из разрезанной пополам точеной втулки, надевают на колпачок, сняв с него пружину, а сверху – оправку 1. Легкими ударами молотка по оправке напрессовывают колпачок на направляющую втулку. Сухари, опираясь на плечики колпачка, исключают повреждение его сальниковой части, а значит, и рабочей кромки.
Приспособления для установки маслоотражательных колпачков: 1 – оправка; 2 – сухари
Если оправки нет и изготовить ее не удалось, можно использовать плунжер, извлеченный из натяжителя цепи. Дополнительной обработки он не требует. В отличие от головки «на 12», которую часто применяют автолюбители, оправка-плунжер плотнее прилегает к маслоотражательному колпачку, и он при напрессовке садится на направляющую втулку ровно, без перекосов. Перед напрессовкой колпачков желательно снимать с них пружинки, которые затем легко надеть на установленный колпачок.
Скотч защитит колпачки
Чтобы внутренняя поверхность маслосъемного колпачка при установке не оцарапалась об острую кромку канавки под сухари, можно обмотать клапан в этом месте липкой лентой (изоляционной, скотчем и т. п.).
Возможная причина перерасхода масла
При выяснении причины повышенного расхода масла двигателем «Волги» (ЗМЗ-402) после его капитального ремонта (особенно если при этом устанавливалась новая головка блока цилиндров) часто обнаруживается характерная картина: маслоотражательные колпачки смяты и нормально работать не могут. В отдельных случаях деформированные колпачки вообще соскакивают с направляющих втулок клапанов.
Причина оказалась такова. Направляющие втулки 3 клапанов могут быть недопрессованы примерно на 3 мм в отверстия головки, поэтому тарелки пружин 1 клапанов, доставая до колпачков 2 (см. рис.), не только сминают их, но и создают сильную вибрацию, посадка колпачков становится слабее, и они сползают с торцов втулок.
Поэтому каждую головку блока перед установкой на блок цилиндров следует проверить И при необходимости, нагрев ее, запрессовать втулки до упора в стопорные кольца.

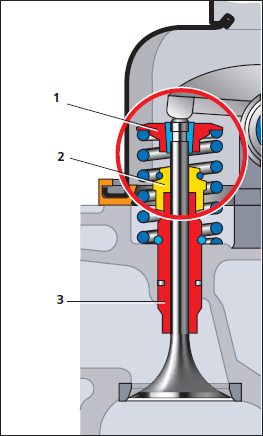

Клапанный механизм двигателя ЗМЗ-402: 1 – тарелка пружины клапана; 2 – маслоотражательный колпачок; 3 – направляющая втулка клапана
Обработайте клапаны
Новые клапаны перед установкой на двигатель необходимо тщательно осмотреть. Так, высота всех клапанов для одного двигателя должна быть абсолютно одинаковой, на стержнях, торцах и рабочих уплотняющих фасках не допускается рисок и шероховатостей. Стержни клапанов, а также плоскость тарелки и «черную» шейку клапана желательно отполировать до зеркального блеска, при этом шейка будет меньше нагреваться и обрастать нагаром. Уплотняющую фаску тарелки полировать не следует, ее надо только притереть к седлу.
Снимаем пружины клапанов
Для снятия пружин клапанов на двигателе ЗМЗ-402 не обязательно снимать головку блока цилиндров. Достаточно изготовить приспособление, детали которого показаны на рисунке. Перед установкой крюков 4 (см. рис.) нужно молотком нанести 1-2 удара по тарелке пружины клапана (это ослабит фиксацию сухарей) и установить поршень соответствующего цилиндра в ВМТ, чтобы клапан после удаления сухарей не упал в цилиндр. Далее снимаем ось коромысел, вводим под предпоследний виток пружины клапана крюки приспособления и, поочередно заворачивая гайки на стержнях крюков, сжимаем пружину до длины 10-12 мм.

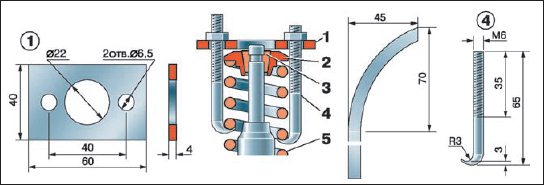

Приспособление для снятия пружины клапана на двигателе ЗМЗ-402:
1 – пластина; 2 – тарелка пружины; 3 – сухарь; 4 – крюк; 5 – пружина
Безопасное рассухаривание
При рассухаривании клапанов двигателя Renault F3R (автомобиль «Святогор») обычным приспособлением для рассухаривания (см. рис.) нетрудно повредить стенки колодца, в котором ходит стаканчик-толкатель. Достаточно небольшой царапины, чтобы стаканчик заклинил в колодце. Чтобы защитить стенки от повреждений, можно вставить в колодец вырезанную из пластиковой бутылки и свернутую трубочкой полоску нужной ширины. Она не помешает установить тарелку и сухари, зато, как бы ни перекосило рассухариватель, стенки колодца не пострадают. Совет также подходит и для других двигателей с подобной схемой привода клапанов, например ВАЗ-2108, -2110, ЗМЗ-406.
Поддержка для клапанов: разные способы
При рассухаривании клапана его необходимо чем-либо поддерживать снизу, не давая ему опуститься. Наиболее часто для этого используют отвертку, вводя ее через свечное отверстие между днищем поршня и тарелкой клапана. При этом твердым стержнем отвертки нетрудно повредить и поршень, и резьбу под свечу. Удобнее всего выполнить «поддержку» для клапанов из прутка оловянно-свинцовистого припоя диаметром 8 мм. Ему легко придать любую форму, а повреждение деталей двигателя исключено.

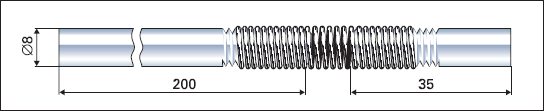

Также в качестве поддержки можно применить шнур. Вращая коленчатый вал, подведите поршень возможно ближе к ВМТ, через свечное отверстие введите в цилиндр несколько витков шнура толщиной 4-6 мм, оставив конец снаружи, а затем поднимите поршень до упора. Сжатый шнур подпирает клапан и не дает ему опуститься. По окончании работы шнур легко извлечь.
В двигателе ЗМЗ-406 «Волги» глубокие колодцы для свечей расположены вертикально, поэтому подпереть через них клапаны, чтобы «засухарить» их, не снимая головки блока цилиндров, простым инструментом не удается. Нехитрое приспособление, показанное на рисунке, решает эту проблему. На концах двух отрезков дюралевого прутка диаметром 8 мм и длиной 200 и 35 мм нарезаем резьбу и соединяем отрезки между собой пружиной, навернутой на нитки резьбы. Вводим короткий отрезок приспособления в цилиндр, поворачиваем на нужный угол и подпираем клапан.
Если клапан при рассухаривании все же провалился в цилиндр, для его извлечения не следует спешно снимать головку блока цилиндров. Попробуйте определить, как клапан расположился в цилиндре, осветив его небольшой лампочкой через свечное отверстие. Затем введите в это же отверстие самодельный пинцет из проволоки диаметром 3 мм, показанный на рисунке. Для придания пинцету жесткости проволоку необходимо отковать. Захватив пинцетом стержень клапана и подпирая его поршнем (осторожно проворачивая коленчатый вал), введите торец стержня во втулку.
Притирать клапаны станет удобнее
Притирая клапаны к седлам в головке блока цилиндров, используют разные приспособления. Одним из самых удобных является показанное на рисунке. Пружина создает нужное усилие, поэтому отпадает необходимость прижимать тарелку клапана к седлу. Если не удалось подобрать пружину требуемого диаметра и длины, можно самому навить ее из проволоки диаметром 1,0-1,2 мм. В зависимости от марки двигателя размеры деталей приспособления уточняются по месту.
