Электропроводка и ее элементы
Передача электрической энергии осуществляется при помощи материалов, подходящих для этого не только с точки зрения способности проводить электроток, но и с точки зрения чисто технического удобства. Так, многие соли являются проводниками, но они не годятся для изготовления транспортных сетей для электротока.
Рано или поздно вам придется заменять и устанавливать розетки, светильники, ремонтировать участки электропроводки, а то и полностью заменять ее. При проведении работ с электропроводкой необходимо руководствоваться Правилами устройства электроустановок (ПУЭ), содержащих требования по обеспечению в электропроводках пожарной и электробезопасности. В зависимости от этих требований применительно к виду помещения, характеру нагрузки, условиям эксплуатации определяется вид электропроводки, марка провода или кабеля, сечение жил, способ крепления проводов и оконечных устройств, типы соединений, характеристики устройств защиты и т. д.
Для обеспечения требований ПУЭ надо знать существующие типы проводок, схему проводки в квартире, характеристики проводов, принцип работы устройств, входящих в электропроводку, правила монтажа и приемы работ с инструментом, методы поиска и устранения неисправностей. Соблюдение этих правил поможет уберечься от неприятных неожиданностей, связанных с электрической сетью.
Материал проводника и сечения кабеля
Медь предпочтительнее алюминия. Она имеет большую проводимость и менее подвержена коррозии. К тому же по сравнению с медью алюминий непрочен и при нескольких изгибах может попросту сломаться. Отрицательным свойством алюминия является и его быстрая окисляемость в случае соприкосновения с воздухом и образование на поверхности тугоплавкой окисной пленки. Она плохо проводит электрический ток, а значит, препятствует созданию хорошего контакта. Место с плохим контактом будет греться, вам придется периодически проверять места крепления алюминиевых жил к электрическим приборам. При креплении в винтовых зажимах алюминий проявляет другой свой недостаток – низкий предел текучести. В результате этого алюминий выскальзывает из-под зажима («течет»), ослабляя контакт. Таким образом, алюминиевые провода, находящиеся в распределительных коробках и других устройствах, где для соединения используются зажимы, требуют периодической проверки и поджатия. Помимо этого, при контакте алюминия с медью образуется гальваническая пара, в которой алюминий, подвергаясь электрокоррозии, разрушается, что ведет к дополнительному ухудшению соединения.
Для правильного выбора сечения провода необходимо учитывать величину максимально потребляемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формулам 1=Р/220 (например, для электрообогревателя мощностью 2000 Вт ток составит 9 А, для 60 Вт лампочки – 0,3 А). Зная суммарный ток всех потребителей и учитывая соотношения допустимой для провода токовой нагрузки на сечение провода, можно определить, подойдет ли имеющийся у вас провод или же необходимо покупать другой.
Кабель обычно состоит из 2–4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром: S = 0,78d
2
2
2
2
2
2
2
2
2
2
2
2
А вообще кабель лучше выбирать большего поперечного сечения, чем требуется, – вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.
Марки кабеля или провода
Итак, вы, наконец, определились с материалом и сечением. Следующим шагом будет выбор марки кабеля или провода. При выборе типа провода нужно также учитывать допустимое напряжение пробоя изоляции (нельзя для электрической проводки на сетевое напряжение 220 В использовать провода от телефонной линии).
При выполнении скрытой проводки (в трубке или же в стене) приведенные значения уменьшаются умножением на поправочный коэффициент 0,8.
Следует отметить, что открытая проводка обычно выполняется проводом с сечением не менее 4 мм
2
Таблица 9. Зависимость допустимой токовой нагрузки от площади сечения медных проводов и кабелей
Провода и кабели различаются по количеству жил (от 1 до 37), сечению (от 0,75 до 800 мм
2
Марка кабеля (провода) – это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В маркировке отечественных проводов используются следующие обозначения:
– первая буква указывает на материал токопроводящей жилы (скажем, А – алюминий); отсутствие в марке провода буквы означает, что токопроводящая жила выполнена из меди;
– вторая буква обозначает провод;
– третья – материал изоляции (например, Р – резина, В – поливинилхлорид, П – полиэтилен).
В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции: О – оплетка, Т – для прокладки в трубах, П – плоский, Ф – металлическая фальцованная оболочка, Г – гибкий и т. д.
Способы выполнения электропроводки
По способу выполнения электропроводка может быть открытой и скрытой.
Скрытые проводки делятся на две группы. К первой относятся проводки в разного рода трубах: стальных, стеклянных, асбоцементных, резиновых и др. Вторую группу образуют проводки в элементах строительных конструкций, без труб. Трубная прокладка позволяет в случае надобности производить беспрепятственную замену проводов. В сухих помещениях скрытая проводка осуществляется в трубах (изоляционных, изоляционных с металлической оболочкой, стальных), в глухих коробах, замкнутых каналах, а также специальными проводами. Во влажных помещениях – в трубах (изоляционных влагостойких, стальных), глухих коробах и тоже специальными проводами. В сырых и особо сырых помещениях скрытая проводка допускается только в изоляционных влагостойких трубах. Провода для внутренних силовых и осветительных сетей часто укладывают в защитные гофрированные пластиковые шланги.

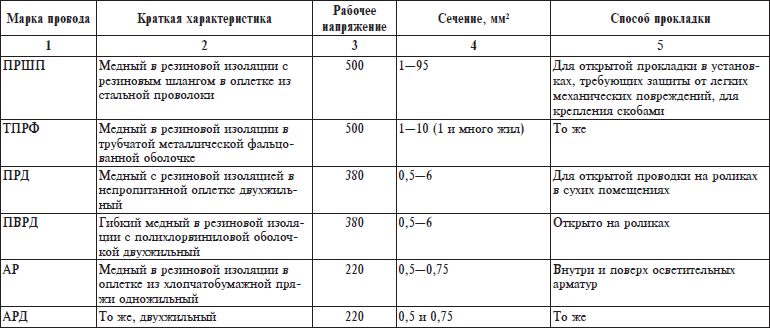

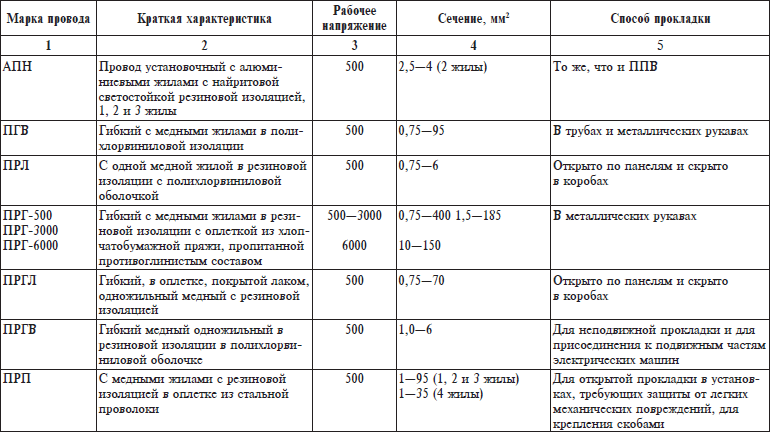

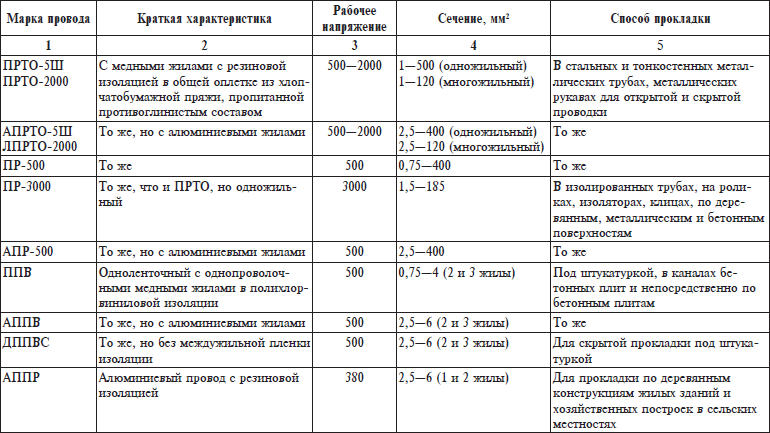

Таблица 10. Краткие характеристики проводов
В сухих помещениях по сгораемым конструкциям открытая электрическая проводка может прокладываться проводами АПР, ППВ, АППВ, АПН, они же могут использоваться для скрытой проводки в конструктивных элементах зданий (стенах, полах, перекрытиях). В сухих помещениях по несгораемым конструкциям можно прокладывать провода АППВС, АПН, АПВ под штукатурку. В таблице 10 приведены краткие характеристики проводов.
Открытые электропроводки
Открытыми называют стационарные силовые и осветительные электрические проводки постоянного или переменного тока напряжением до 1000 В. Они представляют собой совокупность проводов и кабелей, проложенных неподвижно по поверхностям стен и потолков, по балкам и другим строительным конструкциям внутри здания, квартир и комнат. К открытым относятся наружные электропроводки с прокладкой проводников по наружным стенам зданий и сооружений, между ними, под навесами, на опорах по территории дворов и приусадебных участков.
Для устройства открытых электропроводок применяют изолированные провода, а также небронированные кабели с резиновой и пластмассовой изоляцией с жилами до 16 мм
2
Прокладку проводников в открытых электропроводках осуществляют различными способами. Конструкция открытой электропроводки должна соответствовать условиям окружающей среды, архитектурным особенностям дома, квартиры, комнаты.
Открытые электропроводки на роликах с изолированными одножильными проводами применяются преимущественно для устройства осветительных сетей в жилых домах и производственных помещениях в сельской местности, под навесами в наружных установках с учетом окружающей среды.
В сельской местности для устройства групповых осветительных линий и силовых сетей для питания небольших нагрузок допускается применение плоских проводов марок АПН и АППВ с прокладкой по неоштукатуренным деревянным стенкам, потолкам, перегородкам жилых и подсобных помещений на роликах аналогично шнуровым электропроводкам. Ролики устанавливают через каждые 400 мм по длине проводки.
Открытые электропроводки изолированными незащищенными, защищенными проводами и небронированными кабелями, прокладываемыми по строительным основаниям непосредственно или с прокладкой несгораемых материалов, предназначаются для устройства магистральных, групповых осветительных и силовых сетей в жилых домах, квартирах, наружных установках. В качестве несгораемых материалов применяют штукатурный раствор, накладываемый на сгораемые строительные основания слоем 3–5 мм. Полосы несгораемых материалов должны выступать не менее чем на 3–5 мм по обе стороны прокладываемых проводов.
При выполнении открытой проводки укладка провода разрешается на высоте не менее 2,5 м от пола (за исключением спусков к выключателям и розеткам). При необходимости прокладки проводки на более низкой высоте ее необходимо защитить специальным коробом. Проход через стены производится с помощью изоляционных трубок и втулок.
Скрытые электропроводки
Скрытыми называют стационарные силовые и осветительные электрические проводки постоянного или переменного тока напряжением до 1000 В, представляющие собой совокупность проводов и кабелей, проложенных неподвижно в пустотах, перекрытиях, швах стен, потолков и в других строительных конструкциях внутри зданий, домов, квартир, комнат. Для устройства скрытых электропроводок применяют изолированные провода с резиновой и пластмассовой изоляцией с жилами до 16 мм
2
Виды скрытых электропроводок
1. Проводки с плоскими проводами.
Проводку плоскими проводами ППВ, АППВ, АНП, ТНРФ и кабелями СРГ, АСРГ, ВРГ, АВРГ выполняют скрытой. Плоские провода могут прокладываться непосредственно по стенам поверх сухой или мокрой штукатурки. Крепятся плоские провода клеем, гвоздями, забиваемыми в разделительную полихлорвиниловую планку между токопроводящими жилами, с помощью пластмассовых или резиновых скоб.
Скрытая проводка по несгораемым стенам выполняется плоскими проводами в бороздах или под слоем мокрой штукатурки. Проводка крепится в отдельных местах алебастровым раствором. Скрытая проводка по пожароопасным стенам выполняется так же, как и открытая при отсутствии штукатурки.
Соединения и ответвления плоских проводов должны выполняться в специальных ответвительных коробках. Проход проводов через междуэтажные перекрытия производится с помощью стальных или изоляционных трубок.
2. Проводка в стальных трубах.
Проводка в стальных трубах выполняется проводами АПРТО, АПРВ, АПВ, ПРТО, ПР с изоляцией, рассчитанной на напряжение не ниже 500 В переменного тока.
Соединение проводов, проложенных в трубах, производится в чугунных коробках (соединительных и ответвительных). В сухих помещениях и в помещениях без химически активных газов допускается проводить соединение труб между собой и с коробками манжетами без уплотнений.
В сырых помещениях и в помещениях, где возможно попадание в трубу масла и других вредно действующих на изоляцию веществ, трубы соединяют между собой при помощи муфт с резьбой и с уплотнением мест соединений.
Трубы должны быть проложены таким образом, чтобы в них не могла скапливаться влага. С этой целью их укладывают с небольшим уклоном в сторону соединительных коробок. Если стальные трубы используются в качестве заземляющих проводников, то при соединении на резьбу наматывают паклю, пропитанную тертым суриком с олифой, и муфту хорошо затягивают. При скрытой прокладке, а в сетях с заземленной нейтралью и при открытой, стенки труб необходимо проварить в двух точках.
Для того чтобы провода свободно втягивались в трубы, должны быть соблюдены наименьшие радиусы изгибов. Угол изгиба должен быть не менее 90°. Наименьший радиус изгиба при прокладке труб в бетонных массивах, а также при прокладке в трубах кабелей с голой свинцовой или полихлорвиниловой оболочкой для всех видов скрытой или открытой прокладки принимается не менее десятикратного радиуса трубы. Во всех остальных случаях скрытой прокладки и при открытой прокладке труб диаметром 3 мм и выше принимается шестикратный радиус труб. При открытой прокладке труб диаметром до 2,5 мм допускается четырехкратный радиус изгиба данной трубы. Трубы небольших диаметров (0,5–1,5 мм) изгибают в холодном состоянии на ручных трубогибах.
Трубы крепятся к стенам и потолкам с помощью скоб, хомутов и перфорированной монтажной полосы. Наибольшее расстояние между точками крепления открыто проложенных труб составляет: для труб диаметром до 0, 75 мм – 2,5 м, до 1,5 мм – 3 м, 2 мм и более – 3,5–4 м. Крепление проводов в вертикально расположенных трубах производится с помощью клиц или зажимов на концах труб или в промежуточных коробках. Расстояние между точками крепления проводов должно быть следующим: при сечении проводов до 50 мм
2
2
2
3. Проводка в изоляционных трубах с тонкой металлической оболочкой.
В сухих помещениях, подвергающихся механическим воздействиям, и в пожароопасных помещениях выполняют проводку изолированными проводами в изоляционных трубах из бумаги, пропитанной изолирующим составом, поверх которой расположена оболочка из фальцованной стальной освинцованной ленты толщиной 0,19-0,23 мм. Рабочее напряжение для такой проводки не должно превышать 380 В.
Запрещается применять такую проводку для прокладки в грунте, во взрывоопасных помещениях и в помещениях с химически активной средой, в хранилищах и административно-общественных зданиях. Соединение труб производят с помощью жестяных муфт, стягиваемых винтами, клиновых манжетов и гильз из отрезков тонкостенных труб.
Изгиб труб выполняют специальными клещами. Радиус изгиба должен быть не менее шестикратного значения наружного диаметра трубы. К стенам и потолкам трубы крепятся с помощью скоб. Расстояние между соседними точками закрепления не должно превышать 1000 мм.
Выполнение соединений и ответвлений проводов производится в соединительных и ответвительных коробках с помощью винтовых зажимов, укрепленных на изолирующих вкладышах. При отсутствии зажимов медные провода соединяются скруткой с последующей пропайкой, а алюминиевые – сваркой.
Проход через деревянные стены производится непосредственно в тонкостенных металлических трубках. Проход через каменные стены выполняют с помощью изоляционных резиновых или полихлорвиниловых полутвердых трубок, оконцованных фарфоровыми втулками. Через междуэтажные перекрытия трубки с тонкой металлической оболочкой прокладывают в стальных трубах.
4. Проводка в резино-битумных трубах.
Проводка в резино-битумных (нормальных) трубах выполняется скрытой в несгораемых стенах, перекрытиях и конструкциях в монолитном слое бетона или штукатурки; в пожароопасных помещениях – в несгораемых стенах, перекрытиях и конструкциях в монолитном слое бетона или штукатурки, в бороздах несгораемых полов и стен, в зазорах между железобетонными плитами с последующей заделкой бетонной смесью или штукатурным раствором.
