Добавка «Sika Fume HR» применяется в новом строительстве для бетона на основе микрокремнезема. Она значительно улучшает плотность, прочность, адгезию и обеспечивает водонепроницаемость.
Очень важная часть строительных работ, о которой проектировщики и строители часто забывают, – устройство деформационных швов, предотвращающих растрескивание бетонных конструкций, придающих им эластичность, способность приспосабливаться к изменениям окружающей среды и не допускающих проникновения влаги извне. Стоимость работ по закладке швов очень невысока, но пренебрежение ими может привести к немалым затратам при исправлении ошибок во время эксплуатации уже готовых сооружений.
Специалисты научно-производственного предприятия «Спецгидроизоляция «Монолит» уже в течение нескольких лет, основываясь на собственных разработках и опираясь на мировые достижения в сфере гидроизоляции, выполняют работы по созданию деформационных швов, соответствующих самым высоким требованиям надежности. На основании опыта, приобретенного компанией на объектах «Метростроя», «Водоканалстроя» и объектах атомной энергетики, разработан специальный гидроизоляционный состав «Гидропласт», который создан с учетом эксплуатации сооружений в разных климатических и гидрогеологических условиях России. В сочетании с западными разработками, а в мире эта отрасль очень развита, состав «Гидропласт» позволяет максимально повысить надежность и долговечность сооружений.
Глава 2
Вторичная гидроизоляция
Вторичная гидроизоляция включает дополнительные меры защиты ограждающих конструкций.
Применение вторичных мер гидроизоляции обосновано при ремонте и реконструкции зданий и сооружений, а также в новом строительстве особо ответственных сооружений. Используют их и в случаях, когда не возможно иначе обеспечить требуемую водонепроницаемость ограждающих бетонных и железобетонных конструкций.
При выборе способа вторичной гидроизоляции надо исходить из причин и вида проницаемости конкретных конструкций. Если вода просачивается интенсивно, по всей поверхности пола или стен или происходит трещинообразование в результате сильного напора воды, необходимо применять штукатурные растворы. Если просачивание наблюдается сквозь единичные трещины, нет подпора грунтовых вод, вызвающего образование новых трещин, то эффективными будут водоостанавливающие составы для аварийной ликвидации протечек. Если необходима гидроизоляция поверхностей, через которые нет постоянной интенсивной фильтрации под давлением грунтовых вод или речь идет о гидроизоляции помещений, для которых не желательно уменьшение объема (ванные, душевые и т. д.), оптимально применение гидроизолирующей смеси проникающего действия.
В ряде случаев для гидроизоляции можно использовать проверенную технологию применения материалов мембранного типа. При этом из всего многообразия необходимо выбрать материал, который обеспечит надежность гидроизоляции в требуемом диапазоне температур и деформаций. [4]
2.1. Обмазочная гидроизоляция
Обмазочные составы – холодные и горячие мастики, битумы, одно– или двухкомпонентные герметики – это наиболее очевидный способ борьбы с сыростью. Работают они за счет хорошей адгезии с основанием, могут наноситься на бетон, в том числе старый, на кирпич или природный камень. Обмазочные материалы бывают и эластичные, способные выдерживать раскрытие трещин до 2–3 мм.
В начале прошлого века прогрессивным решением была битумная обмазка, но при дальнейшем исследовании выяснилось, что в силу несовместимости химической природы битумов и бетонов битумные обмазки обладают недостаточной адгезией и быстро разрушаются. Кроме того, между защитой и конструкцией идет химическая реакция, которая разрушает не только битумный, но и поверхностный слой бетона.
В условиях подземной гидроизоляции применять битумы в чистом виде нельзя, поскольку, будучи органическим веществом, битум является питательной средой для бактерий и микроорганизмов, живущих в грунте. Опыт показал, что битумные материалы всего через несколько лет эксплуатации в грунте теряли гидроизоляционные свойства [88, 89]. Проблему качества и долговечности обмазочной гидроизоляции решили разработанные на основе битума мастики и битум-полимеры, содержащие специальные антисептирующие добавки и компоненты.
До начала устройства обмазочной гидроизоляции поверхность конструкции выравнивают, очищают, срубают наплывы, выступающую арматуру, заделывают раковины, углубления и сушат. Сопряжения гидроизоляционного покрытия с закладными деталями проклеивают защитной тканью. Кирпичную кладку выравнивают устройством цементно-песчаной стяжки. Деформационные швы уплотняют герметиками.
Технология обмазочной гидроизоляции проста. На первом этапе на подготовленную поверхность наносят грунтовку – 2 слоя горячей или холодной битумной невязкой мастики. Наносят их с помощью кисти или распылителя. Температура горячих мастик в момент нанесения должна быть не менее 160–180 °C.
Битумные, битумно-полимерные и полимерные краски для гидроизоляции и грунтовки наносятся кистями, валиками, набрызгом или напылением с помощью битумно-красконагнетательных установок.
Битумно-полимерные эмульсии наносят пистолетом-распылителем, а эпоксидные составы – с помощью агрегатов воздушного распыления. Гидроизоляцию из эпоксидных смол выполняют в 3 слоя.
Применяют и окрасочную гидроизоляцию для защиты фундаментов и стен сооружений от капиллярной влаги и воздействия небольшого напора грунтовых вод (до 2 м водн. ст.).
Материалы компании «Гермопласт»
Компания «Гермопласт» выпускает широкий ассортимент эффективных гидроизоляционных материалов. Два из них – «Гидрофор» и «Полур» (всех пяти марок) – имеют гигиенические сертификаты №№ 77.01.03.577.П.00567.01.0, 77.01.06.577.Т.05580.03.0, разрешающие их применение в хозяйственно-питьевом водоснабжении. Они же, единственные из российских строительных материалов, включены в международный «Реестр продукции, отвечающей экологическим требованиям».
По испытаниям, проведенным Экоцентром МГУ им. М. В. Ломоносова, мастики «Гидрофор», «Битурэл», «Полур» и «Гермокров» по отношению к микроорганизмам (ГОСТ 9.051-75) признаны биостойкими. ГНИИ ВНИПИЭТ рекомендовал согласно ГОСТ Р 51102-97 покрытие марки «Полур-3» как дезактивирующее для необслуживаемых, периодически обслуживаемых и обслуживаемых помещений АЭС, АСТ и АТЭЦ. АО «ВНИИСТ», ОАО «ВНИПИнефть» и АКХ им. К. Д. Памфилова рекомендовали мастики «Битурэл» и «Полур» в качестве изоляции для газо-, нефте– и других стальных продуктопроводов, в том числе работающих в условиях повышенных температур и 100 %-й влажности (по ГОСТ Р 51164-98).
Кроме того, некоторые организации проводили самостоятельные испытания воздействий различных химических веществ на покрытия из мастик. Все они подтверждают эксплуатационную надежность покрытий из материалов компании «Гермопласт», их высокое качество и экологическую безопасность для подземной аквасреды.
Основные технические характеристики мастик и покрытия «Гидрофор», «Битурэл», «Гермокров», «Полур» приведены в табл. 2.1.

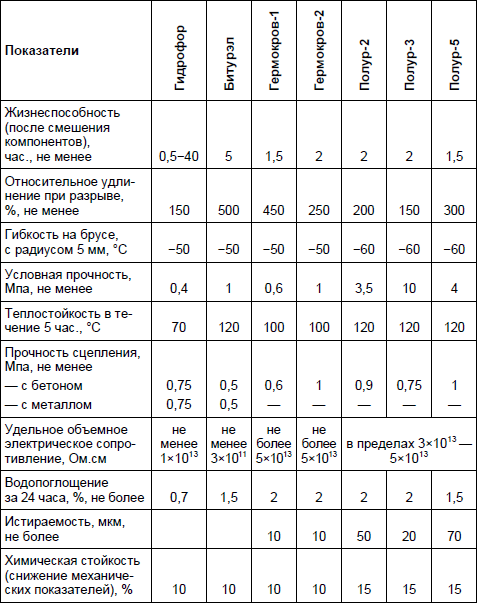

Таблица 2.1. Технические характеристики мастик и покрытий
Покрытия из этих мастик работоспособны в температурном интервале от -50 до +120 °C, а работы могут выполняться практически круглый год.
Полимерная мастика «Гидрофор» (ТУ 38.403.692.91)
Композиция «Гидрофор» предназначена для гидроизоляции и защиты от коррозии наземных и подземных железобетонных, каменных и металлических (в том числе ржавых) конструкций, преимущественно без постоянного воздействия УФ-облучения: фундаментов, очистных сооружений, ванн, душевых, плавательных бассейнов (в том числе в детских учреждениях и предприятиях общепита). Используется «Гидрофор» и как клей для облицовки резервуаров, ванн, бассейнов и т. д. Как защитный и теплопоглощающий материал «Гидрофор» может быть использован для покрытия днищ автомобилей.
Композиция отлично зарекомендовала себя в качестве гидроизоляции эксплуатируемых подземных сооружений глубокого заложения, в том числе в стесненных условиях. Гидроизоляция выполняется двух-трехразовой закачкой материала за изолируемые конструкции. После первой закачки «Гидрофор» отжимает контактную воду (при соприкосновении с водой происходит значительное вспенивание и отвердевание материала). Последующее введение материала в зазор между изолируемой поверхностью и ранее введенным «Гидрофором» обеспечивает надежную гидроизоляцию конструкций.
Полимерная композиция «Гидрофор» поставляется в виде комплекта из двух жидких компонентов. Смешивание компонентов в заданном соотношении (100 массовых частей компонента 1 и 0.3–1 массовых части компонента 2) выполняется непосредственно перед началом работ. Рекомендуемое соотношение 100:0,5. Жизнеспособность композиции после смешивания компонентов от 0,5 до 40 часов, в зависимости от температуры наружного воздуха и количества компонента 2.
После отвердевания композиция «Гидрофор» представляет собой водостойкий, эластичный, резиноподобный материал, устойчивый к воздействию химически агрессивных сред (растворы кислот и щелочей с РН от 2,0 до 12,0).
При необходимости увеличения твердости изолирующего слоя перед смешиванием в компонент 1 дополнительно вводится 1,5 массовых части эпоксидной смолы (ЭД-20, ЭД-16 по ГОСТ 10587-72 или любая другая марка), которая по желанию заказчика может поставляться в комплекте или предварительно вводиться в компонент 1.
Результаты испытаний «Гидрофор» приведены в табл. 2.2.

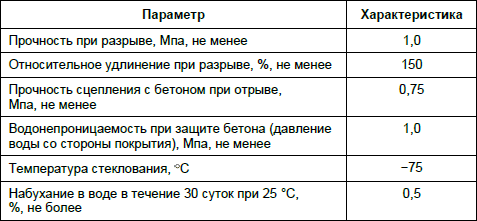

Таблица 2.2. Характеристики «Гидрофор»
«Гидрофор» технологичен в использовании, однако для экономии материала и возможности более тонкого нанесения изолирующего слоя допускается вводить в композицию при ее смешивании любой не содержащий воду растворитель либо произвести предварительный подогрев композиции до 40 °C.
Для обеспечения высокой адгезии основание перед нанесением гидроизоляции необходимо тщательно просушить. При необходимости нанесения мастики на влажную поверхность в нее для обеспечения достаточной адгезии вводится от 8 до 10 % цемента.
Введение в композицию пигментов позволяет придать гидроизолируемой поверхности любой цвет.
Срок службы «Гидрофора» под воздействием прямого УФ-излучения не менее 7 лет, а без него – не менее 15 лет.
Составляющие «Гидрофор» компоненты хорошо хранятся, особенно в неотапливаемых складских помещениях при температуре не выше 30 °C.
Термокор
«Термокор» – это двухкомпонентная мастика на основе модифицированного полиуретана, которая предназначена для гидроизоляции и антикоррозионной защиты металлических конструкций и оборудования, работающих в условиях повышенных температур (табл. 2.3).
Компоненты мастики перед применением смешиваются в заданном соотношении механически или вручную, а после отвердевания представляют собой плотную эластичную пленку с глянцевой поверхностью. Цвет мастики зависит от цвета и количества пигмента.
Выпускаются три марки материала: «Термокор-1», «Термокор-2» и «Термокор-3».

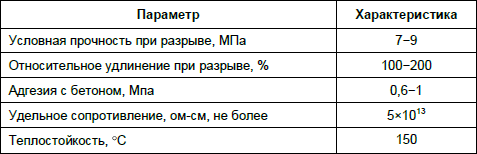

Таблица 2.3. Технические характеристики мастики «Термокор»
Мастика характеризуется отличной стойкостью к бензину, маслам, растворам солей, кислот и щелочей. Высокая теплостойкость мастики обусловлена специально подобранными добавками.
В состав материала не входят растворители, что значительно упрощает работу с ним. Кроме того, изоляционный слой требуемой толщины формируется за один технологический цикл с использованием несложного оборудования.
Мастика «Мабизэл» (табл. 2.4) представляет собой композицию, состоящую из битума, эластифицированного синтетическими каучуками, растворителя, функциональных и технологических добавок. Изготавливается и поставляется в виде однокомпонентного состава, что существенно упрощает ее применение.

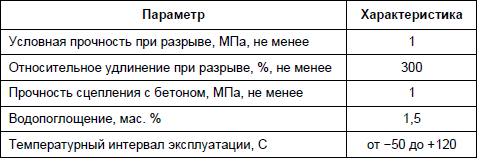

Таблица 2.4. Техническая характеристика мастики «Мабизэл»
В зависимости от условий нанесения может варьироваться вязкость композиции. Уже через 3–5 часов мастика приобретает достаточные прочностные характеристики и не повреждается атмосферными осадками, а через трое суток происходит отвердевание материала, достаточное для эксплуатации.
Мастика био– и химически стойка и может применяться для устройства и ремонта кровель зданий и сооружений, гидроизоляции наземных и подземных сооружений, приклеивания наружных облицовочных материалов. [7-12]
Материалы компании НПФ «Гермика»
НПФ «Гермика» разработала эпокситиоколовое покрытие «Тио флекс-НХС».
Эти составы предназначены для создания газо– и гидроизоляционных, антикоррозионных, химически стойких покрытий изделий и конструкций из железобетона и металла. Испытания показали, что покрытия этой группы пригодны к эксплуатации на воздухе, под землей, в воде, топливе, масле, нефти, органических растворителях, слабых растворах кислот и щелочей и в условиях действия повышенного ультрафиолетового излучения. Температурный интервал эксплуатации от -60 до +130 °C (табл. 2.5).

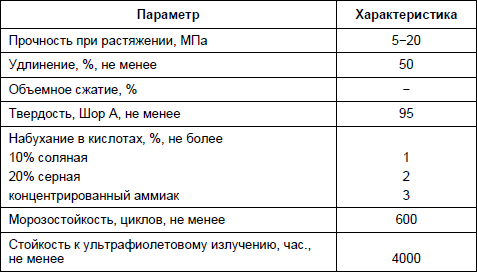

Таблица 2.5. Техническая характеристика покрытия «Тиофлекс-НХС»
Смешение компонентов выполняется на строительной площадке. Время отвердевания при 20 °C не менее 24 часов. Расход – 1,1–1,3 кг на 1м
2
Покрытие «Тиофлекс-НХС» может быть применено для долговечной защиты наземных и подземных резервуаров и емкостей различного типа, предназначенных для хранения нефти, топлива, масел, растворов солей, щелочей, серной и соляной кислот, химических реактивов, для различного рода отстойников промышленных и бытовых сточных вод, для гуммирования химического оборудования и строительных конструкций. Покрытие обладает устойчивостью к истиранию и воздействию механических нагрузок. Наносится материал без подслоя на бетон, асфальт, металл, дерево. [13]
Материалы ОАО лакокрасочного завода «Кронос-СПб»
ОАО лакокрасочный завод «Кронос-СПб» с 1998 г. производит гидроизоляционный герметик «Гермокрон-гидро». Герметик «Гермокрон-гидро» (ТУ2513-001-20504464-99) одноупаковочный, высыхающего типа, представляет собой концентрированный раствор двух пленкообразующих (термопластичного каучука и каменноугольной смолы) в смеси углеводородного (бензин, уайт-спирит или нефрас С4-155/200) и сложноэфирного (этилацетат или бутилацетат) растворителей, наполненный дисперсными наполнителями и пигментами. Защитное эластичное покрытие формируется в процессе испарения растворителей.
Герметик «Гермокрон-гидро» может быть использован:
• в качестве гидроизоляционного покрытия конструкций, эксплуатируемых как на открытом воздухе, так и в помещениях: трубопроводов, фундаментов, подвалов производственных и жилых зданий, чердачных перекрытий, мостовых и строительных конструкций различного назначения, дорожных ограждений, мачт и других элементов линий электропередачи, железнодорожных вагонов и контейнеров;
