• в качестве антикоррозионного покрытия при ремонте и реставрации гидротехнических сооружений из стальных и железобетонных конструкций, портовых сооружений, резервуаров, очистных канализационных сооружений, оборудования насосно-компрессорных станций, водоводов и систем водоснабжения, подвергающихся воздействию пресной, морской и сточных вод;
• в качестве антикоррозионного покрытия аппаратуры химических производств, оборудования цехов химводоочистки электростанций, контактирующего с водой, конденсатом и агрессивными средами – разбавленными растворами минеральных солей и кислот, растворами щелочей (NaOH, KOH), газообразными продуктами.
Расход герметика при однослойном покрытии толщиной 0,5–1,0 мм составляет 0,8–1,3 кг/м
2
Покрытия, полученные на основе герметика «Гермокрон-гидро», химически устойчивы к длительному воздействию пресной и морской воды, а также к следующим водным растворам:
• азотная кислота – до 5 %;
• серная кислота – до 20 %;
• соляная кислота – до 20 %;
• ортофосфорная кислота – до 80 %;
• уксусная и муравьиная кислоты – до 10 %;
• гидроокиси натрия и калия – до 20 %;
• хлористый натрий и другие минеральные соли – до 25 %.
Покрытия «Гермокрон-гидро» нельзя использовать в контакте с органическими растворителями и маслами (углеводородные и лесохимические растворители, кетоны, простые и сложные эфиры, хлорированные углеводороды).
Каучуково-смоляной герметик имеет гигиенический сертификат Госсанэпиднадзора РФ (Санкт-Петербургский центр) на его промышленное использование. Сертификата соответствия для применения его в качестве антикоррозионной защиты не требуется. [14]
Материалы ФГУП НИИСК
В ФГУП НИИСК разработаны новые гидроизоляционные, антикоррозионные, химически стойкие и негорючие мастики марки «Эластон»® широкого спектра применения.
Мастика гидроизоляционная полимер-каучуковая, черного цвета, однокомпонентная, высокоэластичная «Эластон»® (ТУ-5775059-00151963-2000) разработана для:
• гидроизоляции и герметизации фундаментов, подвальных помещений, подземных сооружений, межэтажных перекрытий, бассейнов, кессонов и т. д.;
• гидроизоляции межканальных и компенсационных швов;
• ремонта кровель промышленных и жилых зданий;
• ремонта и реставрации металлических и рулонных кровель;
• гидроизоляции, герметизации, теплоизоляции и антикоррозионного покрытия канализационных труб, водопроводов горячего и холодного водоснабжения, а также ремонта стыков и микротрещин перечисленных сетей;
• антикоррозионной защиты береговых металлических соружений (ангары, ажурные металлические ограждения, решетки и т. п.);
• защиты оборудования и конструкций, эксплуатируемых в агрессивных средах (растворы кислот и щелочей);
• антикоррозионной, антигравийной и антишумовой защиты автомобилей.
Мастика «Эластон»® обладает высокими адгезионными свойствами, прочностью, эластичностью и сохраняет свои характеристики в диапазоне температур от -50 до +100 °C. Мастика устойчива к УФ-облучению, растворам кислот и щелочей. Срок ее эксплуатации не менее 15 лет. Выпускается четырех марок:
Марка Н – для наружных работ, в том числе для устройства и ремонта кровли (содержимое сухого вещества 50–62 %).
Марка Т – тиксотропная, для наружных работ на наклонных и вертикальных поверхностях (содержание сухого вещества не менее 62 %).
Марка А – антикоррозионная (содержание сухого вещества от 40 до 70 %).
Марка В – для внутренних гидроизоляционных работ (содержание сухого вещества от 40 до 70 %).
Мастика хранится в герметичной упаковке на складах, предназначенных для хранения легко воспламеняющихся жидкостей (ЛВЖ), защищенных от действия прямых солнечных лучей и атмосферных осадков. Срок хранения мастики в металлической таре – 12 месяцев, в полимерной таре – 6 месяцев со дня изготовления.
Мастика высокотехнологична, позволяет применять механизированное и ручное нанесение, используется без дополнительного армирования. Перед употреблением мастику следует тщательно перемешать по всему объему. Ориентировочный расход 1,5–3 кг/м
2
2
Состав гидроизоляционной мастики «Эластон»®
• каучук-эластосил;
• технологические добавки:
– пластификатор;
– фенольные смолы;
• наполнители:
– мел;
– красящие вещества.

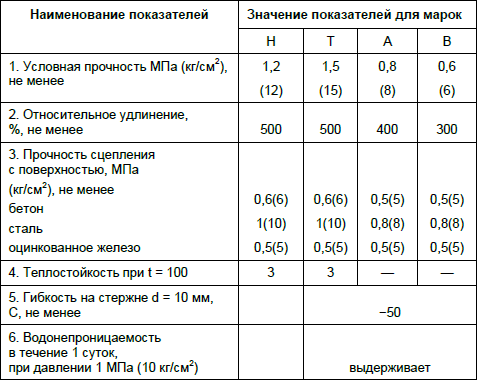

Таблица 2.6. Техническая характеристика отвердевшей мастики
Полимерно-каучуковая основа мастики и отвердевшая мастика – биологически инертны и относятся к 4 классу опасности. Степень токсичности и пожароопасности исходной мастики определяются содержанием в ней растворителей: сольвента и толуола. Поставляется в герметичных флягах вместимостью 50 кг, металлических бочках, алюминиевых банках или полимерной таре.
Материалы АО НПФ «Пигмент»
В АО НПФ «Пигмент» разработаны рецептуры и технологии приготовления красок «В-ЭП-012» и «В-ЭП-574» для гидроизоляции бетонных сооружений, «В-ЭП-573» – для покрытий пониженной горючести, «В-ЭП-727» – для защиты бетонных сооружений от воздействия жидких агрессивных сред, а также латексно-эпоксидные композиции «ВД-КЧ-728С» и «ВД-КЧ-049» с повышенной деформативностью по отношению к перечисленным выше составам.
Водно-дисперсионные эпоксидные краски «В-ЭП-012» (ТУ 2316083-05034239-95) представляют собой двухкомпонентные составы: основу и отвердитель. Основой служит эпоксидно-каучуковая пигментированная композиция белого, светло-серого, черного и других цветов. В качестве отвердителя-эмульгатора применяют полиаминоимидазолиновую смолу. Перед применением основу смешивают с 50 %-м водным раствором отвердителя, а затем смесь разбавляют питьевой водой до рабочей вязкости. Допустимый максимальный процент разведения водой – 100 %. При этом вязкость краски не превышает 100–120 секунд по вискозиметру ВЗ-1. Нанесение краски на подложку выполняется кистью, валиком, пневматическим или безвоздушным краскопультом при температуре выше +10 °C и с интервалом перекрывания не менее 4 часов (для полов не менее 24 часов). В агрессивных средах (растворах щелочей, солей, аммиака в воде, автомобильном, техническом масле, бензине) по физико-механическим и защитным свойствам покрытие краской «В-ЭП-012» эквивалентно покрытиям на основе эпоксидных грунтошпаклевок «ЭП-0010» (ЭП-0020) и краски «ЭП-140». Кроме экологических преимуществ, связанных с отсутствием в составе «В-ЭП-012» органических растворителей, еще одним достоинством этой краски по сравнению с органорастворимыми материалами является возможность нанесения ее на влажные бетонные поверхности. Однако в условиях постоянного притока влаги, включая и капиллярный подсос, адгезия «В-ЭП» к подложке резко снижается.
Опыт применения «В-ЭП-012» показал, что эффективность гидроизоляции в значительной степени определяется качеством подготовки основания. Изолируемая поверхность должна быть ровной, обезжиренной, очищенной от масляных и битумных пятен. Высокая вероятность скрытых дефектов в подложке при работе на больших площадях потребовала внедрения способов усиления окрасочной изоляции «В-ЭП-012».
