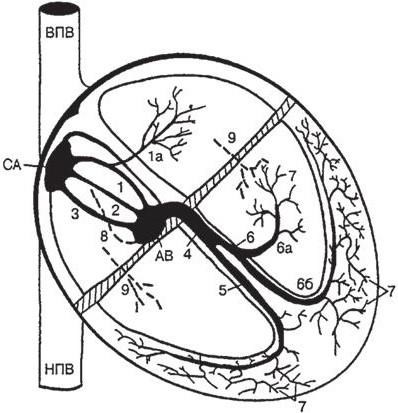

Рис. 3. Проводящая система сердца:

ВПВ – верхняя полая вена; НПВ – нижняя полая вена; штриховка – фиброзная ткань между миокардом предсердий или желудочков; СА – синоатриальный узел; АВ – атриовентрикулярный узел.

Основные проводящие пути: 1 – передний межузловой тракт; 1а – межпредсердный пучок Бахмана; 2 – средний межузловой тракт Венкебаха;

3 – задний межузловой тракт Тореля; 4 – общий ствол предсердно-желудочкового пучка (пучка Гиса); 5 – правая ножка пучка Гиса; 6 – левая ножка пучка Гиса; 6а – передневерхняя ветвь левой ножки пучка Гиса; 6б – задненижняя ветвь левой ножки пучка Гиса; 7 – субэндокардиальные волокна Пуркинье. Дополнительные (аномальные) проводящие пути: 8 – пучок Джеймса; 9 – пучки Кента

3. Предсердно-желудочковый пучок, или пучок Гиса (описан немецким анатомом В. Гисом в 1893 г.), в норме является единственным путем проведения возбуждения от предсердий к желудочкам. Он отходит от атриовентрикулярного узла общим стволом и проникает через фиброзную ткань, разделяющую предсердия и желудочки, в межжелудочковую перегородку. Здесь пучок Гиса разделяется на две ножки – правую и левую, идущие к соответствующим желудочкам, причем левая ножка делится на две ветви: передневерхнюю и задненижнюю. Эти разветвления пучка Гиса проходят под эндокардом, широко ветвятся и заканчиваются в желудочках сетью субэндокардиальных волокон Пуркинье (описаны чешским физиологом Я. Пуркинье в 1845 г.). Основу проводящей системы желудочков (системы Гиса – Пуркинье) составляют клетки Пуркинье, связанные с сократительными кардиомиоцитами посредством Т-клеток.

У некоторых людей встречаются варианты развития, при которых в сердце содержатся дополнительные (аномальные) проводящие пути, например пучок Джеймса, соединяющий предсердия с нижней частью атриовентрикулярного соединения, пучки Кента, соединяющие предсердия и желудочки, а также пучок Махайма, соединяющий нижние участки атриовентрикулярного узла и правую ножку пучка Гиса. Данные пути участвуют в возникновении некоторых нарушений сердечного ритма (например, синдрома преждевременного возбуждения желудочков). В норме возбуждение сердечной мышцы зарождается в синусовом узле, охватывает миокард предсердий и, пройдя атриовентрикулярное соединение, распространяется по ножкам пучка Гиса и волокнам Пуркинье на миокард желудочков.

Таким образом, нормальный ритм сердца определяется активностью группы Р-клеток синоатриального узла, который называют водителем ритма первого порядка, или истинным пейсмекером (англ. pacemaker – отбивающий шаг). Такой ритм сердца называется синусовым. Однако кроме клеток синусового узла автоматия присуща и другим структурам проводящей системы сердца. Водитель ритма второго порядка локализован в NН-зоне атриовентрикулярного соединения. Задаваемый им ритм называется идиовентрикулярным.

Водителями ритма третьего порядка являются клетки Пуркинье, входящие в состав проводящей системы желудочков. Кардиомиоциты клеток атриовентрикулярного узла и волокон Пуркинье в норме автоматию не проявляют.

Водители ритма распределены в сердце согласно «закону градиента автоматии», сформулированному В. Гаскеллом в 1887 г.: степень автоматии пейсмекера тем выше, чем ближе он расположен к синоатриальному узлу. Так, собственная частота нормальной ритмической активности клеток синусового узла в покое составляет 60–80 имп./мин, атриовентрикулярного соединения – 40–60 имп./мин, системы Гиса – Пуркинье – 20–40 имп./мин, причем в дистальных отделах меньше, чем в проксимальных. Поэтому активность нижележащих водителей ритма в норме подавляется синоатриальным узлом. Иными словами, синусовый узел как бы навязывает свою частоту генерации импульсов водителям ритма второго и третьего порядков. В радиотехнике аналогичный процесс навязывания частоты генерации импульсов одним генератором другому называется синхронизацией. Следовательно, пейсмекерные клетки синусового узла обеспечивают синхронизацию распространения возбуждения по проводящей системе сердца к рабочему миокарду, поэтому водители ритма второго и третьего порядков называют латентными (или потенциальными) пейсмекерами. При снижении активности синусового узла или же нарушении проведения возбуждения к латентным пейсмекерам (как, например, в опыте Станниуса) частота возбуждений и сокращений сердца определяется активностью водителей ритма второго или третьего порядка. Кроме того, в патологических условиях электрические импульсы могут генерироваться не только клетками проводящей системы сердца, но и сократительными кардиомиоцитами.

Возникшее в синоатриальном узле возбуждение распространяется по миокарду предсердий, однако из-за асимметрии расположения синусового узла правое предсердие возбуждается раньше левого. Значение предсердных специализированных проводящих путей в этом процессе невелико, и их перерезка существенно не нарушает распространение возбуждения по миокарду, так как скорость проведения по этим путям (0,4–0,8 м/с) почти такая же, как и по сократительным кардиомиоцитам предсердий (0,1–0,2 м/с).

В атриовентрикулярном соединении (АN- и N-зоны) скорость проведения возбуждения составляет около 0,05 м/с, что является минимальной величиной по сравнению со скоростью проведения в других участках проводящей системы, а также рабочего миокарда. Поэтому при переходе возбуждения от предсердий к желудочкам возникает задержка проведения импульса на 0,02–0,04 с. Атриовентрикулярная задержка, а также низкая скорость проведения возбуждения в предсердиях обеспечивают последовательное сокращение предсердий и желудочков, которые начинают сокращаться только после систолы предсердий. Наличие атриовентрикулярной задержки может вызывать частичную блокаду проведения импульсов, следующих из предсердий к желудочкам с высокой частотой (более 300 в 1 мин), при мерцательной аритмии. В результате желудочки сокращаются с меньшей частотой (до 100–120 в 1 мин), что обеспечивает их удовлетворительное кровенаполнение во время диастолы.

Пройдя атриовентрикулярное соединение, электрическое возбуждение продолжает распространяться по проводящей системе желудочков и достигает их сократительных кардиомиоцитов. При этом скорость проведения возбуждения по проводящей системе и рабочему миокарду желудочков существенно различается: в пучке Гиса она составляет около 1 м/с, в волокнах Пуркинье – до 4 м/с, тогда как в сократительных кардиомиоцитах лишь около 0,5 м/с. Высокая скорость проведения импульсов по проводящей системе желудочков обеспечивает синхронное возбуждение и сокращение последних, что повышает эффективность выполнения насосной функции сердца. Особенности возбуждения рабочего миокарда желудочков состоят также в том, что сначала возбуждается межжелудочковая перегородка, далее – верхушка сердца и в конце цикла – базальные отделы желудочков. Папиллярные мышцы, образованные глубоким слоем миокарда, возбуждаются несколько раньше, чем средний и поверхностный слои миокарда желудочков, что имеет большое значение для нормальной работы атриовентрикулярных клапанов. Такие особенности распространения возбуждения в миокарде желудочков обусловлены взаиморасположением пучка Гиса и волокон Пуркинье. Общее время охвата миокарда желудочков возбуждением составляет около 5–10 мс. Нарушение распространения возбуждения по пучку Гиса, что может иметь место, например, при инфаркте миокарда, часто приводит к десинхронизации сократительных кардиомиоцитов и снижению скорости проведения возбуждения в рабочем миокарде. В результате резко (до 50 %) снижается сократимость миокарда и насосная функция сердца.

1.4. Ионные механизмы возникновения мембранных потенциалов кардиомиоцитов и автоматии клеток – водителей ритма

Фундаментальные исследования механизмов электрической активности миокарда были выполнены в 1950–1960-е гг. в лабораториях Б. Гоффмана и П. Крейнфилда наряду с экспериментами А. Ходжкина и Б. Катца по изучению общих электрофизиологических свойств нервной ткани. Эти исследования позволили установить, что кардинальные свойства миокарда: возбудимость – способность отвечать на действие раздражителей возбуждением в виде электрических импульсов; проводимость – способность проводить возбуждение от клетки к клетке без затухания; автоматия (автоматизм) – способность генерировать электрические импульсы в отсутствие внешних раздражителей, – обеспечиваются трансмембранными ионными токами, движущимися как внутрь клетки (входящие токи), так и из нее (выходящие токи); рефрактерность – неспособность к тетаническому сокращению, которая обеспечивает периодичность фаз сердечного цикла и пульсирующий характер кровотока.

Активный транспорт ионов (движение против градиента концентраций) осуществляется ионными насосами, которые сопряжены с мембранными ферментами, ускоряющими гидролиз аденозинтрифосфорной кислоты (АТФ), – АТФ-азами. Выделяющаяся в результате энергия АТФ расходуется на перенос ионов. Наиболее значимая роль в процессах активного транспорта на наружной мембране (сарколемме) кардиомиоцитов, как и в мембранах клеток других возбудимых тканей, принадлежит К

+

+

+

+

+

+

2+

+

Пассивный транспорт ионов через сарколемму, не требующий затрат энергии, осуществляется через ионные каналы – специальные комплексы интегральных белков мембраны. Направление и скорость диффузии определяются разностью внутри- и внеклеточной концентраций ионов, а также зарядом мембраны. Скорость диффузии ионов из области высокой концентрации в область низкой концентрации описывается дифференциальным уравнением Фика, согласно которому

где V – скорость диффузии; k – коэффициент диффузии; S – площадь поверхности мембраны; dC – градиент концентраций; dx – толщина мембраны. Знак «минус» перед уравнением означает, что по мере выравнивания концентраций ионов по обе стороны мембраны скорость диффузии убывает во времени.

Большинство ионных каналов относительно селективны, то есть проницаемы преимущественно для какого-либо одного вида ионов, хотя некоторые ионные каналы могут проводить ионы разных типов. Поскольку ионные каналы образованы белками, которые кодируются определенными генами, то очевидно, что изменения свойств ионных каналов, которые могут наблюдаться при патологии сердца, зависят от нарушений генетического аппарата клетки. Поэтому исследования свойств отдельных ионных каналов являются перспективными для понимания патогенеза и лечения аритмий и других заболеваний сердца.

Классические представления А. Ходжкина и Б. Катца о свойствах ионных каналов клеток возбудимых тканей, в том числе и миокарда, получили дальнейшее развитие в 1970– 1980-е гг. благодаря разработке методики точечной фиксации мембранного потенциала и регистрации тока через одиночные ионные каналы (patch clamp). Эта методика была впервые предложена Э. Неером и Б. Сакманом в 1976 г. и оказала огромное влияние на развитие клеточной электрофизиологии. (В 1991 г. указанные авторы получили Нобелевскую премию по физиологии и медицине «за открытия, касающиеся функций одиночных ионных каналов в клетках».) Ими было установлено, что активация (открытие) и закрытие ионных каналов представляют собой вероятностный процесс, поскольку у каждого канала имеется свой порог открытия. Некоторые ионные каналы могут проводить токи как внутрь клетки, так и из нее, то есть в различных направлениях.

В кардиомиоцитах были обнаружены несколько подтипов калиевых и натриевых каналов, различные виды каналов для ионов кальция и хлора. Приводим краткую характеристику основных типов ионных каналов миокардиальных клеток.

I. Каналы для ионов К+:

а) Потенциалзависимые:

1. Каналы входящего прямого К

+

K

1

2+

+

2. Быстро инактивируемые каналы выходящего K

+

to

to, f

to, s

3. Каналы задержанного выходящего тока (англ. delayed rectifier – задержанные выпрямляющие), I

K

KS

KR

KUR

4. Кальций-регулируемые калиевые каналы, I

K

Ca

б) Лиганд-активируемые калиевые каналы выходящего тока:

1. Ацетилхолин-зависимые, I

K

, Ach

2. АТФ-активируемые, I

K

, ATP

II. Каналы для ионов Nа+ – потенциалзависимые. Эти каналы по скорости прохождения через них ионов натрия в клетку разделяются на два подвида:

1. Быстрые, блокируемые тетродотоксином, открытие которых формирует входящий ток I

Na

2. Гиперполяризационно-активируемые смешанные Na

+

+

f

III. Каналы для ионов Са2+ (входящего Са2+-тока) – потенциалзависимые:

1. Т-тип (англ. transient – изменчивые, быстро инактивируемые), I

CaT

2+

2. L-тип (англ. long lasting – долгодействующие), медленно инактивируемые, I

CaL

2+

+

3. Поддерживающие каналы входящего Ca

2+

st

4. DHPR-типа – дигидропиридиновые, блокируются дигидропиридинами, обнаружены в Т-трубочках мембран рабочих кардиомиоцитов, активируются во время фазы плато потенциала действия, обеспечивая усиление входа кальция. 5. RyaR-типа (рианодиновые), модулируются растительным алкалоидом рианодином, обнаружены в мембранах цистерн саркоплазматического ретикулума (СПР) рабочих кардиомиоцитов, обеспечивают выход кальция из СПР в цитоплазму при электромеханическом сопряжении.

IV. Каналы для ионов Сl:

– неспецифические хлорные каналы I

Cl

– кальций-активируемые хлорные каналы I

Ca

,Cl.

V. Неспецифические ионные каналы (англ. background), I

bg

+

+

VI. Механически активируемые (англ. stretch-activated) каналы смешанного Ca

2+

+

Наиболее изученными являются натриевые каналы, которые широко представлены во всех возбудимых тканях, включая миокард. Исследованиями установлено, что каждый натриевый канал может находиться в трех состояниях: активированном, или открытом (О), и двух закрытых: инактивированном (И) и реактивированном (Р). Реактивированный канал в ответ на электрический стимул может перейти в открытое состояние, тогда как инактивированный – нет. Инактивированное состояние каналов отмечено при положительных значениях мембранного потенциала +20… +30 мВ, а реактивация возможна лишь при отрицательном значении мембранного потенциала, около –60 мВ. При более выраженной гиперполяризации мембраны (до –75… –80 мВ) вероятность открытия натриевого канала резко возрастает. Открытие и закрытие ионных каналов, обеспечивая движение трансмембранных ионных токов, формирует сдвиги мембранного потенциала кардиомиоцитов. Кроме того, эти процессы имеют значение в изменениях возбудимости и формировании рефрактерности миокарда.

Мембранные потенциалы клеток – водителей ритма в течение диастолы нестабильны, поскольку наблюдается самопроизвольное отклонение мембранного потенциала от максимального отрицательного уровня в сторону деполяризации – так называемая спонтанная (медленная) диастолическая деполяризация. Поэтому для этих клеток термин «потенциал покоя» не применяется, а максимальное отрицательное значение мембранного потенциала (примерно –65… – 50 мВ) называется максимальным диастолическим потенциалом. В сократительных кардиомиоцитах во время диастолы мембранный потенциал практически стабилен, и поэтому называется мембранным потенциалом покоя. Его происхождение в указанных клетках принципиально не отличается от генеза потенциала покоя в любых клетках как возбудимых, так и невозбудимых тканей, например эритроцитах. Напомним кратко ионные механизмы происхождения мембранного потенциала покоя.
