Побочными продуктами термического риформинга являются газ и продукты уплотнения, образующиеся в результате реакций термической полимеризации, % масс.
– газ – 21,6;
в том числе
– Н
2
4
– С
2
6
– С
2
4
– С
3
6
– С
3
8
– бензин (конец кипения 205 С) – 70,6;
– смолы – 7,8;
– октановое число бензина по моторному методу – 80,1.
Простота технологической схемы обеспечила широкое внедрение термического риформинга, однако процесс имел серьезные недостатки.
Возможности увеличения октанового числа бензина были ограничены значительным снижением выхода, сера в продукте снижала приемистость к тетраэтилсвинцу, а присутствие диенов снижало стабильность товарных автомобильных бензинов в процессе хранения.
Определенное улучшение выходов и октановых характеристик бензина было достигнуто за счет комбинирования термического риформинга с процессом каталитической полимеризации пропилена и бутиленов на фосфорной кислоте Catpoly, разработанного в американской компании UOP группой В.Н. Ипатьева и используемого в промышленности с 1935 года [5].
Материальный баланс и качество бензина комбинированного процесса в сравнении с термическим риформингом представлены ниже [5]:
– выход бензина, % объемн. – 74,1/85,2;
– октановое число по моторному методу – 80,3/81,3.
Однако очень скоро ограниченные возможности термического риформинга для повышения октановых характеристик бензинов становятся препятствием для массового внедрения более экономичных и мощных двигателей с повышенной степенью сжатия.
Новые потребности рынка стимулировали разработку и внедрение каталитического процесса риформинга.
Глава 2. ГИДРОФОРМИНГ
Каталитический процесс риформинга как ответ на новые потребности рынка.
Немецкие патенты облагораживания бензинов жидкофазной гидрогенизацией угля.
Схема и технология гидроформинга. Химические реакции гидроформинга.
Кардинальные отличия от термического процесса.
Формирование очередного разрыва между предложением и спросом
Гидроформинг явился первым процессом риформинга бензинов с использованием катализаторов.
Процесс был разработан в короткие сроки совместно Standard Oil of New Jersey, Standard Oil of Indiana и M.W. Kellogg на базе адаптации немецких патентов, успешно использованных ранее в Германии для облагораживания бензина, производимого в процессе жидкофазной гидрогенизации угля Бергиуса – Пира, и являлся аналогом процесса DHD (Druck-H
2
Первая промышленная установка гидроформинга на неподвижном слое алюмомолибденового катализатора введена в эксплуатацию на НПЗ Standard Oil of Indiana в 1940 году [5]. Гидроформинг стал основным источником толуола для производства взрывчатых веществ в годы Второй мировой войны. В качестве сырья использовались узкие фракции с высоким содержанием нафтеновых углеводородов
Условия проведения процесса гидроформинга:
– температура – 490–520 С, давление – 10–15 атм, рециркуляция Н
2
3
3
–1
2
– катализатор – 9 %МоО
3
2
3
– размер гранул 4,7–9,5 мм.
Материальный баланс представлен в табл. 1.
Таблица 1
Каталитический риформинг на алюмомолибденовом катализаторе при получении толуола
(процесс гидроформинга) [1; 26]
Сырье и продукты реакции
Пределы кипения
исходного сырья, °С
82–110
93–110
Углеводородный состав исходного сырья, % объемн.:
ароматические углеводороды
7
11
нафтеновые углеводороды
53
53
парафиновые углеводороды
40
36
Выход продуктов, % объемн. на сырье:
ароматические углеводороды
37,4
44,9
толуол
28,2
32,6
Количество ароматических углеводородов, образовавшихся из нафтеновых, % объемн.
57
64
Быстрая дезактивация катализатора, связанная с отложением кокса, ограничивала продолжительность реакционного цикла 20 часами, поэтому катализатор подвергался периодической регенерации, которая состояла в выжиге кокса, проводимом в среде инертного газа и воздуха.
Для снижения скорости термической дезактивации катализатора, связанной со спеканием носителя, содержание кислорода ограничивалось на уровне 2–3 %.
Срок жизни катализатора был достаточно коротким и составлял 9–12 месяцев.
Технологическая схема процесса представлена на рис. 3.
Непрерывность процесса обеспечивалась при помощи нескольких реакторов, находящихся попеременно в цикле реакции и на регенерации.

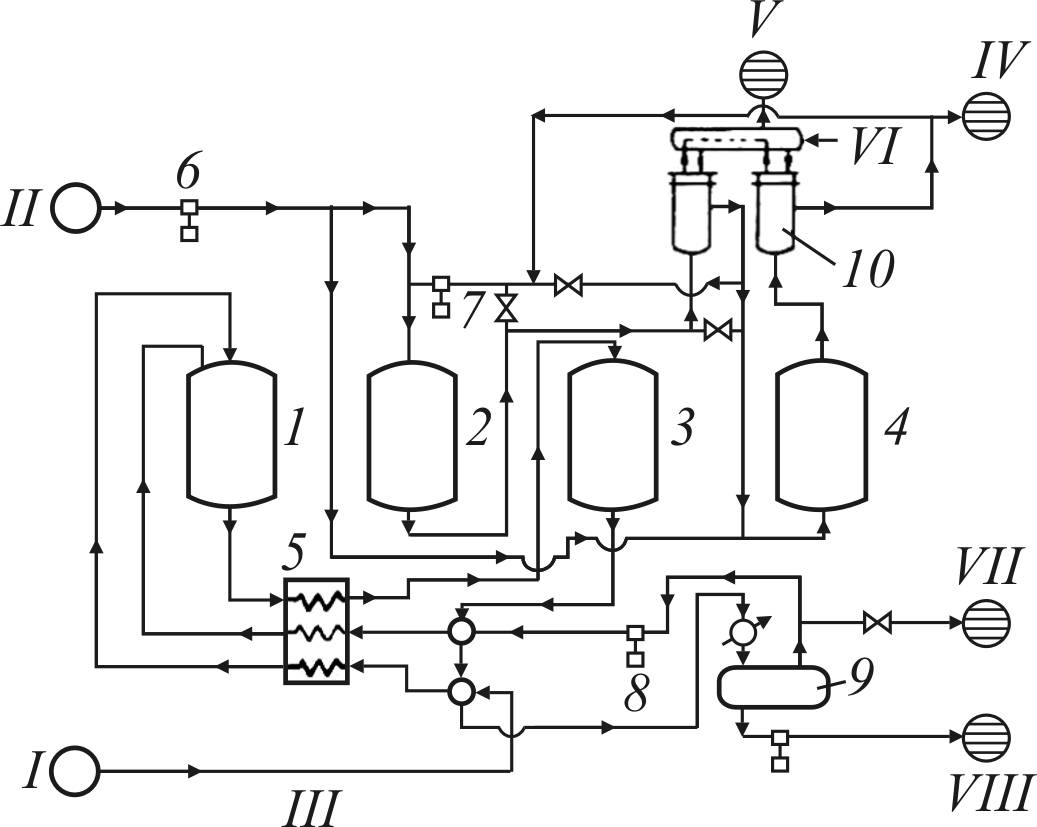

Рис. 3. Схема гидроформинга с неподвижным слоем катализатора:
1 – 1-й реактор; 2 – регенератор с нисходящим перемещением зоны горения; 3 – 2-й реактор; 4 – регенератор с восходящим перемещением поверхности зоны горения; 5 – комбинированная печь; 6 – компрессор; 7 – насос рециркуляции продуктов сгорания; 8 – компрессор рециркулирующего газа; 9 – газосепаратор; 10 – котел-утилизатор. Линии: I – сырье – лигроин; II – воздух; III – теплообменник с системой ректификации; IV – продукты сгорания; V – водяной пар;
VI – питательная вода; VII – избыточный газ (к абсорберу);
VIII – продукты гидроформинга (в систему фракционирования)
Как правило, использовалось четыре реактора, работавших по схеме 2 + 2 (два в работе, два на регенерации).
Нагрев сырья и циркулирующего водородсодержащего газа (ВСГ) производился в комбинированной печи, причем сырье нагревалось отдельно от ВСГ.
В процессе каталитического риформинга DHD [24] использовался аналогичный алюмомолибденовый катализатор, однако процесс имел более длительные рабочие циклы (120–360 часов), обеспечиваемые за счет применения более высокого рабочего давления и повышенной кратности циркуляции водородсодержащего газа.
Увеличению продолжительности реакционного цикла способствовало также повышенное содержание 6-членных нафтенов в бензинах, получаемых при гидрировании угля и смол.
Особенностью схемы являлось применение до пяти реакторов в серии для каталитического риформинга и дополнительного реактора для гидрирования непредельных углеводородов при производстве толуола.
При близких объемных скоростях применение большего количества реакторов в процессе DHD снижало эффект квенчирования реакций ароматизации сырья, обеспечивая более эффективное использование катализатора. Сравнительно длительные рабочие циклы позволили отказаться от регенерации катализатора на режиме и проводить ее во время остановки установки.
Схемы установок DHD в целом были более прогрессивными по сравнению с гидроформингом и явились прототипом современных установок каталитического риформинга полурегенеративного типа.
Альтернативные варианты технологического оформления, обеспечивающие непрерывность процесса (схемы с использованием кипящего слоя катализатора и движущего слоя гранулированного катализатора), заимствованные из технологии каталитического крекинга, не нашли широкого применения в технологии гидроформинга.
Идея непрерывной регенерации с использованием движущегося слоя катализатора позднее была реанимирована и использована в значительно измененном виде в схемах платформинга CCR (continuos catalyst regeneration), разработанных компаниями UOP и IFP.
В отличие от термического риформинга, основными реакциями гидроформинга являются каталитические реакции дегидрирования 6-членных нафтенов с образованием ароматических углеводородов.
Для ароматизации 5-членных нафтенов требуется предварительное расширение кольца, которое было ограничено из-за недостаточной кислотности алюмомолибденового катализатора.
Основным маршрутом для превращения 5-членных нафтенов является крекинг и дегидрирование.
Последнее приводит к образованию циклопентадиеновых структур, являющихся предшественниками кокса.
Парафиновые углеводороды ароматизируются по схеме, представленной на рис. 4 на примере н-гексана и включающей следующие стадии:
– последовательное дегидрирование до гексатриена;
– термическую циклизацию триена с образованием циклогексадиена;
– каталитическое дегидрирование циклогексадиена до бензола.

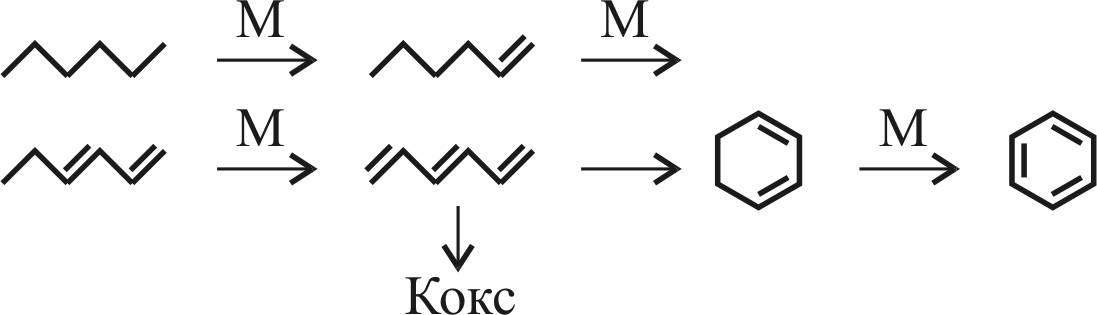

Рис. 4. Схема ароматизации н-гексана [1]
Побочной реакцией является полимеризация триенов с образованием кокса.
Жесткие условия осуществления процесса, необходимые для глубокой ароматизации сырья, приводили к быстрому накоплению кокса и дезактивации катализатора.
Крекинг парафиновых углеводородов играл менее важную роль по сравнению с процессом термического риформинга, его вклад ограничен более низкими температурами процесса, что определяло больший выход бензина и меньшее газообразование.
Увеличение октанового числа бензина в процессе гидроформинга достигалось принципиально другим способом за счет ароматизации сырья.
Практическое отсутствие в продукте гидроформинга олефинов и диенов обеспечивало высокую стабильность при хранении, а обессеривание, проходившее на катализаторе в среде водорода, давало значительное увеличение приемистости к тетраэтилсвинцу (ТЭС), что оказалось существенным преимуществом нового процесса в эпоху широкого применения свинцовых антидетонаторов, начавшуюся с открытия в 1921 году в лаборатории General Motors эффекта ТЭС.
Недостатком гидроформинга, безусловно, были короткие межрегенерационные циклы. Это ограничивало увеличение жесткости режима, которое требовалось для удовлетворения спроса на бензин с повышенным октановым числом, вызванного появлением двигателей с более высокой степенью сжатия.
Попытки увеличения длительности реакционных циклов за счет применения более высоких рабочих давлений и мольного отношения «Н
2
Глава 3. Начало эры платформинга
Разработка бифункционального платинового катализатора и первое внедрение платформинга на нефтеперерабатывающем заводе Old Dutch.
Триумф платформинга.
Радикальное изменение компонентного пула для получения автомобильных бензинов
Возникший разрыв между технологическими возможностями НПЗ и потребностью рынка в высокооктановых автомобильных бензинах был преодолен в 1949 году введением процесса каталитического риформинга на платиновом катализаторе, получившего название платформинга.
Необходимо заметить, что каталитические свойства платины в реакциях превращения углеводородов были известны с открытия в 1911 году Н.Д. Зелинским реакции дегидрирования циклогексана на платинированном угле [5].
В 1936 году в СССР на Краснодарском НПЗ был внедрен процесс получения толуола с использованием катализатора, представлявшего собой платину на угле (20 % Pt/C) [4].
В этом же году Б.А. Казанский и А.Ф. Платэ (Институт органической химии АН СССР) при исследовании превращения 2,5-диметилгексана на катализаторе Pt/C обнаружили
образование п-ксилола. Так была открыта реакция дегидроциклизации алканов – одна из ключевых реакций ароматизации алканов, лежащих в основе современного каталитического риформинга.
Нет сомнений, что каталитические свойства платины
и возможность ее применения для повышения октановых чисел бензинов были известны немецким химикам из БАСФ, разработавшим процесс DHD.
Существует несколько причин, объясняющих, почему платина не стала первым катализатором промышленного процесса каталитического риформинга.
Прежде всего, высокая чувствительность платины к отравлению серой в значительной степени нивелировала более высокую активность катализатора в реакциях дегидрирования нафтеновых углеводородов.
Нужно отметить, что процесс гидроочистки появился уже после внедрения платформинга как способ защиты платинового катализатора. В то же время сернистые соединения не были помехой для катализаторов на основе оксида молибдена, гидрирующая активность которых после перевода в сульфиды, наоборот, увеличивалась.
Существенным, вероятно, оказалось и то, что бензиновые фракции процесса жидкофазной гидрогенизации угля были обогащены нафтеновыми углеводородами, дегидрирование которых протекало удовлетворительно и на молибденовом катализаторе.
И, наконец, была еще одна причина, возможно, самая главная, почему платина оказалась невостребованной при выборе катализатора нового процесса.
Соотношение цен «платина/автомобильный бензин» было настолько высоким, что делало саму идею процесса на платиновом катализаторе для подавляющего числа исследователей и промышленников абсолютно бесперспективной, тем более для американских нефтяных компаний, выбиравших уже практически готовую технологию для каталитической переработки бензиновых фракций нефти.
Не удивительно, что просьба В. Хензела, работавшего в компании UOP над совершенствованием гидроформинга, о выделении денег для покупки платины для начала работ в новом направлении была встречена прохладно. В. Хензел, однако, был учеником и протеже В.Н. Ипатьева, авторитет которого в компании UOP был непререкаемым. Это обстоятельство и настойчивость самого В. Хензела сделали свое дело: он получил платину для экспериментов.
В начале 1947 года был разработан катализатор
3 %Pt/Al
2
3
Настоящий прорыв произошел при обнаружении эффекта кислотного промотора. Как это бывает, вмешался счастливый случай: образец катализатора, недостаточно тщательно отмытый от ионов хлора, вводимых в катализатор при пропитке платинохлористоводородной кислотой H
2
6
Это открытие сыграло решающую роль в успехе нового процесса и положило начало развитию бифункционального катализа.
Введение фтора позволило снизить содержание платины в промотированных образцах катализатора до приемлемого уровня – 0,1 %.
Первое промышленное внедрение катализатора R-5 (0,3%Pt/Al
2
3
Установка не имела блока гидроочистки по той причине, что самого процесса гидроочистки на тот момент еще не существовало, и работала, как и ее предшественник, при высоком давлении (70 бар).
Подробная история разработки и внедрения платформинга представлена в литературе [95].
Внедрение платинового катализатора на кислотном носителе революционизировало процесс каталитического риформинга.
Высокая дегидрирующая активность платины в сочетании с применением кислотного носителя обеспечили снижение рабочих температур процесса, увеличение выхода и октанового числа целевого продукта С
5+
Уже к 1962 году большинство установок гидроформинга в США были реконструированы под процесс риформинга на платиновом катализаторе или переведены на гидроочистку сырья риформинга, при этом доля установок с платиновыми катализаторами составила 95,3 % от суммарной мощности каталитического риформинга [21].
Интересно отметить, что на установках платформинга, работавших на негидроочищенном сырье, регенерация катализатора не производилась, вместо этого осуществлялась его замена после каждого реакционного цикла, что было обусловлено сульфатным отравлением при проведении выжига кокса и отсутствием эффективных способов редиспергирования платины.
Изменение структуры производства автомобильных бензинов в США с внедрением процессов гидроформинга и платформинга представлено на рис. 5 [21].
