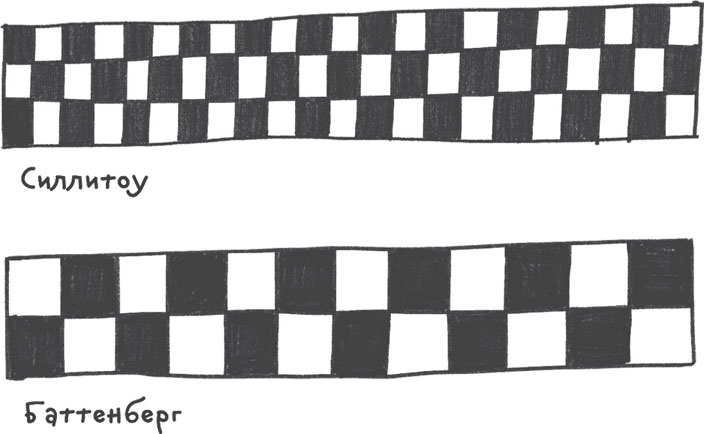

К этому времени разметка Силлитоу уже добралась до полисменов Англии и Уэльса, и потому клетчатые узоры были хорошо известны в Соединенном Королевстве. Но обнаружилось, что у этого классического трехрядного орнамента есть ряд недостатков. Врач «Скорой помощи» и активный сторонник введения этой разметки Джон Киллин резюмирует: «Раскраска Силлитоу очень узнаваемая, но она не отличается хорошей видимостью». Разметка Силлитоу удобна для того, чтобы различать разные виды машин экстренных служб вблизи, но на расстоянии эти маленькие клетки разглядеть трудно. Для патрульных автомобилей же хорошая видимость важна не меньше, чем узнаваемость как во время движения, так и тогда, когда полицейские машины останавливаются на обочинах улиц и автострад чтобы избежать столкновений.
При создании разметки Баттенберг Департамент научных разработок рассмотрел несколько вариантов и в итоге выбрал для новой раскраски крупные квадраты ярких цветов желтого и голубого. Желтый цвет легко увидеть днем, а голубой обеспечивает контраст, к тому же, по словам Киллина, это «последний цвет, который человек распознает в сумерках, прежде чем его зрение переходит с цветного на монохромные оттенки серого». В обоих цветах используется светоотражающая краска для лучшей видимости по ночам. К счастью, голубой и желтый (или золотой) цвета были уже знакомы жителям: они давно ассоциировались с полицейской униформой в Англии. Благодаря этому желто-голубой шахматный рисунок быстро стал привычным как для самих полицейских, так и для общественности, что было одним из основных требований Департамента научных разработок.
В ходе экспериментов Департамент научных разработок обнаружил, что так называемая полная Баттенбергская разметка, имеющая два ряда клеток, лучше работает в сельской местности, а половинная (однорядная) в городах. Но в некоторых местах использование шахматной раскраски вышло из-под контроля. Киллин утверждает, что проблемы возникают из-за излишней креативности дизайнеров: «Очень немногие агентства при выборе дизайна задумываются о том, как видимость и четкость цветов влияют на безопасность». Они часто создают странные гибриды «какую-то радужную смесь из Силлитоу и Баттенберга с добавлением неона». Бывают крайние случаи, когда рисунок состоит не из одного, двух или трех рядов, а покрывает боковые стороны автомобиля целиком, причем сверху добавляют еще и текст. Слишком большое количество квадратов не упрощает, а усложняет идентификацию автомобиля.
Сэр Перси Силлитоу помог открыть широкий спектр возможностей, которые используются по всему миру, но города должны адаптировать их под свои особенности. Необязательно брать разметки Силлитоу или Баттенберг только потому, что они хорошо работают в других местах, дешевы и их легко копировать. Местная полиция и другие службы могут пойти по пути Великобритании: выработать критерии, создать свои варианты дизайна и протестировать их. В противном случае, пожалуй, стоит поступать, как Даллас: там просто придерживаются традиционной и хорошо знакомой разметки, нанося на машины крупные блоки черного и белого цветов.
Запоминающееся, но бессмысленное
Предупреждающие символы
Мир полон знаков, которые призывают нас к осторожности: сюда не подходите, этого не делайте. Одни знаки легко понять, поскольку на них изображено что-то узнаваемое, например схематичный рисунок огня или человечек, поскользнувшийся на мокром полу. Другие же предупреждают нас об опасностях, которые труднее визуализировать, а потому труднее изобразить наглядно.
Биологические угрозы бывают невидимыми, порой имеют микроскопические размеры и зачастую не имеют ни запаха, ни вкуса, поэтому изобразить их можно только абстрактно. Тем не менее помещения и контейнеры, содержащие опасные микроорганизмы, вирусы или токсины, должны иметь четкую маркировку. Прежде чем был разработан единый стандарт, ученые, работавшие с опасными биологическими материалами, сталкивались с невероятным множеством маркировок, которые варьировались от одной лаборатории к другой. Лаборатории армии США использовали для обозначения биологической опасности перевернутый синий треугольник, а американский военно-морской флот розовый прямоугольник: единообразия цвета и формы не было даже в рамках вооруженных сил одной страны. Вместе с тем Всемирный почтовый союз призывал использовать при транспортировке биологически опасных материалов символ в виде белого жезла-кадуцея, обвитого змеями, на фиолетовом поле.
Отсутствие единого предупреждающего символа было предметом беспокойства химической компании Dow в 1960-е годы. Вместе с Национальными институтами здравоохранения (NIH) она разрабатывала системы герметизации опасных биологических материалов, и ее волновало, что из-за разброса в используемой символике происходят случайные заражения персонала лабораторий, что может привести к серьезным катастрофам. В 1967 году Чарльз Болдуин из Dow и Роберт Ранкл из NIH опубликовали совместную статью в журнале Science, которая призывала к повсеместному использованию символа биологической опасности, применяющемуся в наши дни.
Прежде чем прийти к этому дизайну, группа разработчиков составила список из шести критериев. Символ должен был быть выразительным, легко узнаваемым и хорошо запоминающимся. В то же время он должен был быть уникальным, чтобы его нельзя было спутать с другими. Из соображений практичности он должен был легко наноситься на контейнеры по трафарету. Кроме того, он должен был быть достаточно симметричным, чтобы его можно было опознать при различной ориентации. Наконец, его дизайн не должен был оскорблять никакие этнические или религиозные группы или нести какие-то негативные или проблемные ассоциации для них.
Поскольку готовых вариантов, которые подошли бы под эти требования, не было, дизайнеры решили избегать случайных ассоциаций и создать нечто новое. «Мы хотели сделать что-то запоминающееся, но не несущее конкретного смысла, говорил позже в интервью Болдуин, чтобы мы могли объяснять людям, что это означает». Специальная группа в Dow приступила к разработке подходящих вариантов с учетом этого главного принципа и других выработанных критериев. Чтобы убедиться, что символ действительно запоминается, но не несет конкретного смысла, разработчики представили для тестирования шесть полуфинальных вариантов.
В тестировании участвовали триста человек из двадцати пяти городов. Им показывали набор из этих шести проектов вместе с восемнадцатью другими часто используемыми символами, включая мистера Арахиса[28], звезду Техаса, эмблему компании Shell Oil, логотип Красного Креста и даже свастику. Испытуемых просили определить или угадать значение символов. Исследователи переводили полученные ответы в «оценку осмысленности». Через неделю участникам предложили набор из шестидесяти символов, куда вошли исходные 24 и еще 36 новых. От испытуемых требовалось вспомнить, какие изображения они видели в первом круге исследований, а их ответы использовались для «оценки запоминаемости».
По окончании тестирования выяснилось, что один символ выделяется среди остальных, получив наивысшие оценки в обеих категориях среди шести конкурирующих проектов. Символ-победитель и лучше всего запоминался, и менее всего ассоциировался с каким-то конкретным значением. Этот символ также удовлетворял остальным исходным критериям или даже превосходил их. Хотя его форма оказалась сложной, нарисовать его можно было не только по трафарету, но и используя лишь циркуль и линейку. Еще одним преимуществом была форма трифолия (лат. trifolium трилистник): рисунок с трехсторонней симметрией можно легко наклеить на поверхность или нарисовать по трафарету в любой ориентации, и его легко узнать, даже если бочка или ящик будут перевернуты на бок или опрокинуты. Также он выделялся за счет яркого цвета и контрастного фона.

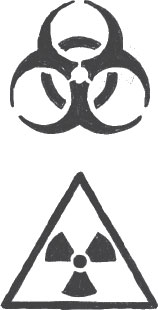

Хотя предполагалось, что этот символ биологической опасности не вызывает никаких ассоциаций, на деле он, возможно, выиграл от сходства с символом ионизирующего излучения, имеющим ту же форму трифолия-трилистника. Этот более простой символ появился несколькими годами ранее в Калифорнийском университете в Беркли. Нельс Гарден, возглавлявший в то время группу по изучению влияния химических веществ на здоровье в Лаборатории радиации, позднее вспоминал, что «несколько человек в группе с увлечением предлагали различные орнаменты, а наибольшим интересом пользовался рисунок, который изображал излучение, исходящее от атома». Сейчас, по прошествии времени, можно утверждать, что именно после появления этого символа у людей стали возникать четкие ассоциации между изображениями трилистников и серьезными опасностями.
Но в 1960-е годы символ биологической опасности был еще новым и отвлеченным, поэтому требовался следующий шаг: придать этой пока еще бессмысленной форме определенное значение, связав ее с конкретными ситуациями, в которых она используется. Как писали Болдуин и Ранкл в 1967 году, этот символ «следует использовать для обозначения реальной или потенциальной биологической опасности», а также он «должен маркировать оборудование, контейнеры, помещения, материалы, подопытных животных или сочетания вышеперечисленного, которые содержат жизнеспособные опасные агенты или загрязнены ими». Также авторы определили и уточнили термин «биологическая опасность»: он относится к «тем инфекционным агентам, которые представляют риск или потенциальный риск для здоровья человека: либо непосредственно через его заражение, либо косвенно через разрушение окружающей среды». Конечно, чтобы символ стал успешным, его нужно было активно использовать. К счастью, исследовательские группы в Лабораториях биологической войны армии США, в Министерстве сельского хозяйства и в Национальных институтах здравоохранения согласились тестировать новый символ в течение шести месяцев. После того как он был принят Центрами по контролю и профилактике заболеваний США (CDC) и Управлением по охране труда (OSHA), символ быстро стал стандартом в Соединенных Штатах, а также был признан на международном уровне.
Многие знаки разрабатывались как визуальные аналоги физических явлений. Но этот символ работает за счет своей выразительности и убедительности; кроме того, несмотря на свою сложность, он легко запоминается. В конечном счете его успех зиждется на дизайне, который держится в стороне от других знакомых эмблем, форм и символов. Но в наши дни его удивительная самобытность может считаться и недостатком: уж очень он крутой! Этот символ изображается на футболках, кружках, солнцезащитных очках, шлемах, спортивных сумках, стикерах и прочих предметах обихода.
Болдуин выразил обеспокоенность такой тенденцией, вспомнив свою стычку с организатором одного семинара по биологическим опасностям: «В качестве сувенира для участников он предложил красивый галстук, покрытый мелкими значками биологической опасности. Это меня сильно расстроило, и я отправил ему неприятное письмо, в котором говорил, что этот символ не предназначен для использования на предметах одежды». Реакция Болдуина может показаться резкой, но она базировалась на законном и серьезном фундаменте: чем популярнее станет символ за пределами предполагаемых рамок использования, тем менее эффективно он будет спасать жизни, предупреждая людей о реальной биологической опасности. Возьмите, например, Веселого Роджера, который некогда был одним из самых пугающих символов в мире, маркируя такие вещи, как смерть, пираты и яды. Теперь же череп со скрещенными костями чаще ассоциируют с фильмами-блокбастерами и аксессуарами для Хэллоуина, а не с реальными опасностями.
Физик и писатель-фантаст Грегори Бенфорд по опыту знает, насколько трудно создать знак опасности, который сохранил бы свое значение с течением времени. Министерство энергетики США в 1980-е годы пригласило Бенфорда для работы над специальным проектом: когда на юго-востоке штата Нью-Мексико было создано глубокое хранилище радиоактивных отходов, ученый должен был помочь рассчитать, насколько вероятно, что кто-нибудь заберется в это хранилище, пока оно еще будет опасным а это срок примерно в 10 тысяч лет. Оказалось, что немногие символы способны сохранять свое значение так долго. Предупреждающий рисунок вроде черепа с костями или символ биологической опасности не сработают: люди могут не понять их или решить, что они обозначают что-то ценное например, клад.
Инженеры, антропологи, физики и специалисты, изучающие поведение, из группы, известной под названием Human Interference Task Force, предложили различные способы предупредить об опасности разумных существ, которые будут жить через 10 тысяч лет. Один из подходов использовал причинно-следственные связи: несколько рисунков в виде комикса показывали, как опасно соваться на радиоактивный объект. Но такая стратегия предполагает, что люди из далекого будущего поймут причинно-следственную связь между отдельными изображениями и будут читать их слева направо а это даже сегодня не является универсальным подходом. Другие разработчики сосредоточились на создании предупреждений при помощи самой застраиваемой среды. Они придумывали впечатляющие ландшафты с шипастыми полями и гигантскими пирамидами, которые должны были вызывать у людей страх. Но никто не может быть уверенным в том, какие чувства будут вызывать эти конструкции: ужас или восторг.
В 1984 году немецкое издание Journal of Semiotics опубликовало ряд решений, предложенных различными учеными. Лингвист Томас Себеок высказал идею о создании своего рода атомного духовенства. Согласно его сценарию, определенная политическая группа должна использовать собственные ритуалы и мифы, чтобы сохранить знания о радиоактивных районах для будущих поколений подобно тому, как это делают все религии. А французская писательница Франсуаза Бастид и итальянский семиотик Паоло Фаббри выступали за другое решение: они предлагают использовать выведенных с помощью генной инженерии биолюминесцентных кошек, которые будут светиться при контакте с радиоактивным излучением. Можно придумать песни и сказки об опасности таких светящихся кошек и тем самым сохранить нужное предупреждение в самом древнем атрибуте цивилизации, которым мы располагаем: в культуре[29].
Ни одна из этих идей и предложений не дает окончательного или определенного ответа на вопрос о том, как предупредить наших потомков об опасности. Ну а пока создание ясных и четких символов остается неотъемлемой частью наших действий по обеспечению безопасности людей в настоящем. Культура будет меняться, изменятся и способы визуальной коммуникации людей, а значит, будут меняться и предупреждающие символы. Возможно, это коснется и символа биологической опасности, который сейчас можно увидеть на галстуках, футболках, велосипедных шлемах и вашей любимой кофейной кружке.
Знаки времени
Обозначения убежищ
В годы холодной войны в городе Артижа в штате Нью-Мексико был построен весьма нестандартный вариант весьма стандартного здания: подземная начальная школа. «Крыша» школы Або была покрыта асфальтом на уровне земли и служила игровой площадкой. На поверхности оставались небольшие неприметные постройки, открывавшие доступ к лестницам, по которым ученики спускались в школу. Дети сидели в подземных классах с обыкновенными партами и досками. Но дальше по ничем не примечательным коридорам располагались морг, дезинфицирующие душевые и кладовая с продуктами питания и лекарствами. В случае ядерного удара более двух тысяч человек со всего района смогли бы найти себе убежище в этом бункерешколе. При заполнении бункера стальные двери должны были захлопываться. Даже символ-маскот школы соответствовал ее сюрреалистическому расположению под землей: это был суслик Або.
