Мы с Довом ошибочно считали, что наша стратегия иерархического построения от одного кластера к кластеру кластеров это единственный способ сохранения икосаэдрической симметрии. По сей день я храню в кабинете одну из тех каркасных моделей в качестве напоминания о том, как близки мы были к ошибочному выводу.
Мы вдвоем обдумывали публикацию статьи с описанием нашего вывода о невозможности икосаэдрической симметрии. Однако Дов спас нас от позора, принеся статью о замощениях Пенроуза, опубликованную четырьмя годами ранее в Scientific American. Пенроуз? Я, конечно, хорошо знал это имя. Но оно совершенно точно не ассоциировалось у меня с какими-либо формами вещества или геометрическими замощениями.
Роджер Пенроуз (ныне сэр Роджер Пенроуз), физик из Оксфордского университета, уже тогда был известен всему миру своим вкладом в общую теорию относительности и ее применением к пониманию эволюции Вселенной. В 1960-х годах Пенроуз доказал ряд важных теорем о сингулярности, показывающих, что в широком диапазоне условий Вселенная, расширяющаяся в наши дни, должна была появиться в результате Большого взрыва. Спустя более чем четыре десятилетия некоторые космологи, включая меня, рассматривают способы обойти эти начальные условия, с тем чтобы избежать Большого взрыва и заменить его Большим отскоком.
Нам крупно повезло, поскольку единственная причина, по которой Дов знал о замощениях Пенроуза, состояла в том, что он первоначально пришел в Пенн работать как раз в области общей теории относительности. В декабре 1980 года, за год до того, как попасть на мою лекцию, он слышал, как Пенроуз рассказывал о своих схемах замощения на международной конференции.
Балтимор, Мэриленд, 1980 год
Дов был участником Десятого техасского симпозиума по релятивистской астрофизике. Для мероприятия, проходившего в Балтиморе, который находится примерно в двух тысячах километров от Далласа, название было довольно странное. Тут сказалось следование неформальной традиции. Техас принимал первый симпозиум по релятивистской астрофизике, и поэтому все последующие сохраняют это первоначальное название, даже если проводятся в швейцарской Женеве.
В кулуарах конференции между научными докладами Дов наткнулся на Роджера Пенроуза, беседующего с группой студентов. Надеясь узнать что-нибудь о последних работах Пенроуза по теории относительности, он подошел ближе и прислушался к разговору.
К немалому его удивлению, Пенроуз говорил вовсе не о теории относительности или космологии. Вместо этого он рассказывал студентам о новой схеме замощения, которую придумал несколькими годами ранее просто ради развлечения. По сути, он открыл ее, просто машинально рисуя на бумаге. Пенроуз набрасывал в блокноте схемы плиток и их групп, пока не обнаружил замощение, позволявшее решить знаменитую математическую головоломку. Он был не только безгранично любопытным творческим гением, но также и чрезвычайно талантливым художником, способным рисовать от руки точные фигуры. На протяжении всей своей карьеры Пенроуз часто использовал на своих семинарах замысловатые рисунки для пояснения сложных математических вопросов.
Придумывание нового типа замощения может показаться странной формой забавы. Для Пенроуза это было упражнением в развлекательной математике, хобби, состоящим в исследовании некоторых хорошо известных математических проблем и головоломок. Этим занимаются самые разные люди от начинающих любителей до знаменитых математиков, от молодежи до стариков.
Самым известным автором в жанре развлекательной математики в то время был Мартин Гарднер, который на протяжении двадцати пяти лет вел в Scientific American ежемесячную колонку Математические игры.
Статья, которую принес мне Дов, как раз и была колонкой Мартина Гарднера в Scientific American, посвященной замощениям Пенроуза и опубликованной в 1977 году, примерно через три года после изобретения Пенроузом этих замощений. В статье рассказывалось, как Пенроуз обнаружил изящное решение проблемы, над которой много лет бились любители развлекательной математики: можно ли найти такой набор плиток, который покрывает пол без зазоров, причем только непериодически?

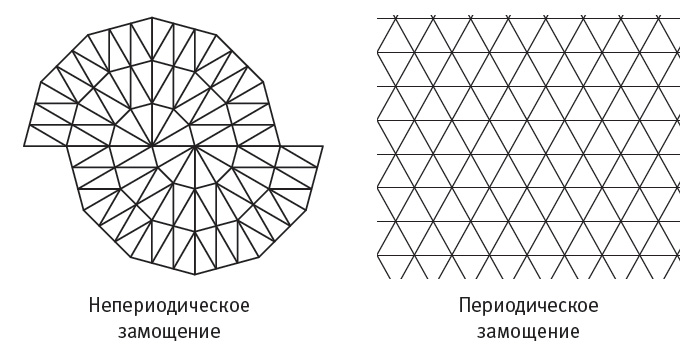

Треугольниками можно покрыть пол не периодически, если, например, расположить их в форме спирали, как показано на иллюстрации внизу слева. Однако из треугольников можно также выстроить периодическое замощение, показанное внизу справа. Поэтому треугольники не являются решением поставленной задачи.
Когда-то математики считали, что невозможно найти фигуру или комбинацию фигур, которая будет удовлетворять этим требованиям. Однако в 1964 году математик Роберт Бергер сконструировал корректный пример, в котором использовалось 20426 различных форм плиток. С течением времени другим удалось найти примеры с использованием намного меньшего числа плиток различной формы.

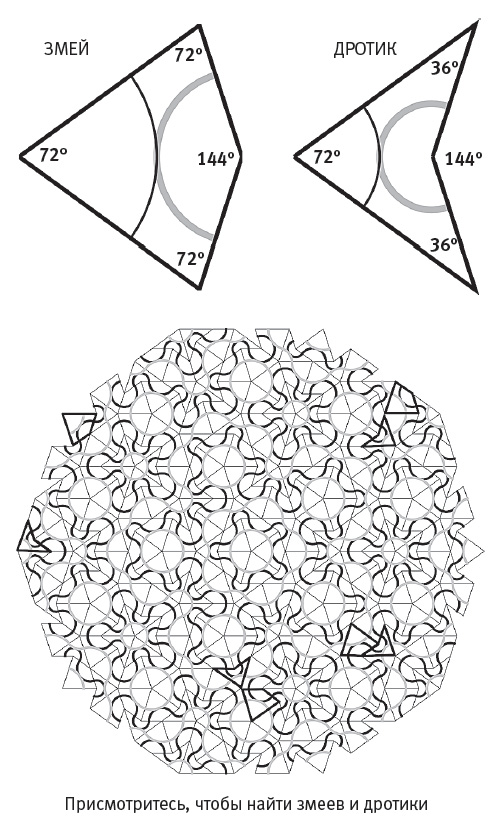

В 1974 году Пенроуз совершил большой прорыв, когда нашел решение задачи с использованием всего двух плиток разной формы, которые он назвал змеями и дротиками (kites и darts; см. вверху). На каждой из этих плиток нарисована дуга окружности, или лента. Пенроуз ввел правило, согласно которому две плитки можно прикладывать друг к другу сторонами, только если ленты на обеих сторонах общего ребра состыковываются. Следование этому правилу совмещения не позволяет плиткам складываться в какой-либо регулярно повторяющийся рисунок. Замощение, представленное выше, демонстрирует сложный рисунок, образуемый лентой, когда много змеев и дротиков прикладываются друг к другу в соответствии с пенроузовским правилом совмещения.
Филадельфия, октябрь 1981 года
В статье Гарднера описывалось множество открытых Пенроузом удивительных особенностей его оригинальных замощений, а также их дополнительные свойства, открытые позднее его другом, математиком Джоном Конвеем из Кембриджского университета.
Конвею принадлежит бессчетное множество результатов в теории чисел, теории групп, теории узлов, теории игр и других фундаментальных областях математики. Например, именно он изобрел игру Жизнь знаменитую математическую модель (так называемый клеточный автомат), где реализуются некоторые аспекты самовоспроизводящихся машин и биологической эволюции.
Когда Пенроуз познакомил Конвея с новыми замощениями, тот пришел в абсолютный восторг. Он немедленно начал вырезать фигуры из бумаги и картона, складывая их и заполняя столы и все остальные поверхности своего жилища различными сочетаниями вырезанных фигур, чтобы изучить их свойства. Статья Гарднера в Scientific American включала многие из важных фактов, обнаруженных Конвеем, что помогло нам с Довом прояснить для себя некоторые на первый взгляд неочевидные свойства пенроузовских замощений.
Читая другие статьи, мы узнали, что точная форма этих плиток неважна, покуда они соединяются друг с другом способом, эквивалентным змеям и дротикам. Версия, которую нам с Довом оказалось проще анализировать, состояла из пары ромбов широкого и узкого. Именно эти четырехугольники были использованы для создания замощения, изображенного на следующей странице.
Из одних только широких ромбов можно сложить периодический узор, равно как и из одних только узких. Также из различных комбинаций этих двух фигур можно получить другие периодические замощения.
Однако использование ромбов это еще не все. Чтобы полностью исключить возникновение периодичности, необходимо ввести некие правила совмещения. Один из возможных подходов состоит в том, чтобы использовать ленты по аналогии с теми, что придумал Пенроуз для своих змеев и дротиков, и установить правило, гласящее, что две плитки могут соединяться, только если на ребре, по которому они граничат, состыковываются их ленты.

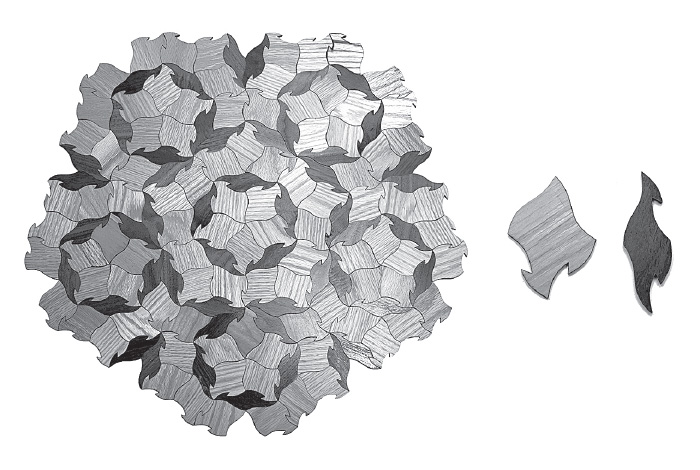

Другой способ воспрепятствовать появлению обычного периодического рисунка состоит в замене прямых краев плиток кривыми или имеющими специальные выступы, подобно деталям пазла, это отлично иллюстрирует замечательный пример паркета из индивидуальных деталей, изображенный справа. В смысле взаимного расположения плиток этот деревянный паркет эквивалентен замощению из серых и белых ромбов. Единственное отличие состоит в том, что на деревянные плитки добавлены замки́. Они позволяют деталям соединяться друг с другом, как в пазле, и исключают возможность выложить ими какой-либо периодический узор.
Если вы впервые видите замощение Пенроуза, уделите немного времени его изучению и оцените свое первое впечатление. Как бы вы могли его охарактеризовать? Видите ли вы в нем упорядоченный или неупорядоченный узор? Если вам кажется, что плитки следуют друг за другом в упорядоченной последовательности, то как предсказать, какая плитка окажется следующей?

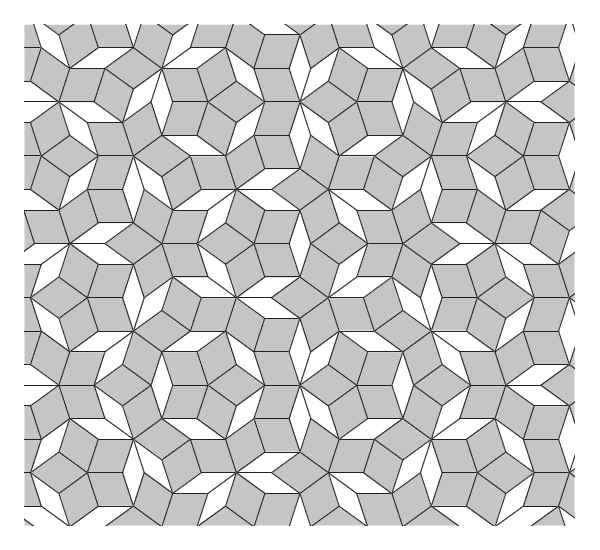

Глядя на замощение из широких серых и узких белых ромбов, мы с Довом заметили определенные часто повторяющиеся мотивы, такие как звездообразные кластеры из пяти серых плиток, окружающих центральную точку, чего трудно было бы ожидать для случайного узора. Но мы также заметили, что эти кластеры не повторяются через равные интервалы, как должно быть в периодическом рисунке. И в то же время расстояния между этими повторениями не выглядели произвольными, что было бы ожидаемо при случайном узоре.
Сравнивая конфигурации плиток, которые непосредственно окружают звездообразные кластеры, мы заметили, что не у всех звезд окружение совпадает. На следующем слое окружающих плиток мы обнаружили еще больше различий. Изучив рисунок на странице 58, вы сами можете их заметить. На самом деле ни у какой пары звезд не будет в точности одинакового окружения, если смотреть достаточно далеко от их центров.
Это было важно, поскольку, как мы с Довом знали, в периодических узорах такого не бывает. Каждая плитка в замощении квадратами всегда имеет в точности такое же окружение, как и любая другая, как бы далеко от центра построения мы ни заглядывали.
Этим простым наблюдением мы подтвердили, что узор Пенроуза не может быть периодическим. И все же узор, состоящий из кластеров, которые очень похожи между собой и часто повторяются в замощении, нельзя считать и случайным. Это привело нас к вопросу: что за узор может быть одновременно и не периодическим, и не случайным?
Готового ответа не было, и это меня по-настоящему заинтриговало. Никто не видел ничего подобного узору Пенроуза до того, как он придумал его в 1974 году. Даже сам Пенроуз, похоже, не в полной мере оценил значимость собственного открытия. В своей первой статье Пенроуз описывает узор как непериодический, четко показывая, чем его замощение не является. Но там нет ни слова о том, каким же оно на самом деле является. А для нас с Довом это было крайне принципиально.
Когда мы только начали изучать замощение Пенроуза, мы представляли себе, что сможем сконструировать аналогичный трехмерный узор, используя пару строительных блоков. Затем, заменив строительные блоки каждый формы определенным типом атомов или кластером атомов, мы надеялись построить атомную структуру, которая реализовала бы нашу мечту о новом типе вещества.
Однако прежде всего нам следовало убедиться в том, что новая атомная структура действительно является новой, и выделить ее особые физические свойства, а для этого требовалось определить ее симметрии. Просто описать новое вещество как непериодическое или неслучайное было недостаточно. Поэтому следующие несколько месяцев мы полностью посвятили замощению Пенроуза, чтобы понять, сможем ли мы открыть математический секрет его симметрий.
Первое удивительное свойство замощений Пенроуза, которое установили мы с Довом, состояло в том, что в них в слабой форме проявляется вращательная симметрия пятого порядка, которая, конечно, считалась невозможной.
Чтобы увидеть в замощении Пенроуза симметрию пятого порядка, требуется некоторое усилие. Вернемся к рисунку на странице 58 с замощением, составленным из широких серых и узких белых ромбических плиток. Уделите немного времени изучению плиток, которые непосредственно окружают любой из звездчатых кластеров. Их расположение представляется весьма сложным. Мысленно поверните его на одну пятую оборота, или на 72°. Совпадет ли конфигурация с той, что была вначале?
Если вы попробуете выполнить этот эксперимент, то обнаружите, что верным ответом будет по-разному. Для некоторых звезд ответ твердое нет. Отбросьте их и выберите другие. Продолжайте, пока не найдете такой звездчатый кластер, для которого ответ будет да. Долго искать вам не придется.
Теперь рассмотрите второй слой плиток, окружающих выбранный вами звездчатый кластер. Повторите вращение на 72°, одну пятую часть полного оборота, и проверьте, выглядит ли эта конфигурация плиток, которая простирается теперь на два слоя от исходного звездчатого кластера, так же, как исходная.
И вновь для некоторых звезд ответом будет нет. Опять же проигнорируйте их и продолжайте поиск, пока не найдете один из тех более редких звездчатых кластеров, для которого ответом будет да. Теперь повторите этот процесс еще раз для этого подмножества, перейдя к трем слоям. И так далее.
Проверяя все больше и больше слоев, вы будете отбрасывать все больше и больше звездчатых кластеров, но обнаружите, что всегда остаются некоторые кластеры, сохраняющие симметрию пятого порядка. Эта процедура намного более трудоемкая, чем та, что требуется для проверки симметрии периодического замощения, но этого достаточно для доказательства того, что замощение Пенроуза обладает вращательной симметрией пятого порядка.
С использованием более сложных математических методов можно показать, что формально замощение Пенроуза обладает более чем пятым порядком симметрии. В действительности оно имеет симметрию десятого порядка. Но для нас с Довом разница между пятым и десятым порядком симметрии была неважна. В любом случае эта симметрия была строго запрещена математикой замощений и известными законами кристаллографии.
Отсюда вытекало лишь одно: в основании этих законов лежало ошибочное допущение, и на протяжении более чем двух столетий никто этого не замечал. Существовала некая лазейка. Едва осознав это, мы с Довом загорелись этой темой. Мы просто обязаны были найти эту лазейку.
Мы уже знали о правилах совмещения, загадочных замках, которые мешают плиткам складываться в какой-либо периодический узор. Правила совмещения означали, что плиткам дозволялось соединяться только в узоры с запрещенной симметрией пятого порядка.
С помощью моделей из шариков и проволоки мы с Довом уже начали конструировать аналогичную трехмерную структуру, состоящую из строительных блоков, каждый из которых представлял один или несколько атомов. Для нашей модели мы перевели замки Пенроуза в атомные связи, соединявшие атомы, предоставляемые одним из наших трехмерных строительных блоков, с атомами другого. Эти атомы естественным образом препятствовали бы затвердеванию в виде любого типа кристалла с регулярной периодической решеткой. Вместо этого атомы были бы вынуждены создавать искомый нами новый тип вещества с икосаэдрической симметрией.
