По мере того, как конструктор знакомился с техническими характеристиками всё ещё строившихся «Фермопил», у него в голове начинал складываться образ корабля, который стал бы достойным соперником детищу Худа. Материалы те же, да не совсем: при железном остове обшивка только из тика и горного вяза. Категорическое требование мистера Виллиса: никакого дуба, никакой сосны! Ещё в XVI в португальцы, начав строить свои корабли на побережье Индостана из местных сортов деревьев, открыли замечательные свойства индийского и бирманского тика: доски из него не только отличались чрезвычайной прочностью, но и не гнили, и не боялись древоточцев.
Если верить Фреду Уокеру, размеры клипера Скотта Линтона «до миллиметра совпадают с «Фермопилами». Корабль имеет тот же тоннаж, практически вся оснастка и такелаж были такими же». Но в данном случае Уокер, мягко говоря, не совсем прав.
Работая над проектом судна для Виллиса, Линтон действительно ни на минуту не забывал о «Фермопилах», но всегда старался смотреть на клипер Худа Томпсона не как на эталон, а как на «отправную точку» для собственных изысканий. Так, ориентируясь на длину абердинского парусника в 64,7 м между перпендикулярами, или по конструктивной ватерлинии (КВЛ), инженер предусмотрел для нового судна длину в 64,8 м по КВЛ (83,34 м вместе с бушпритом) с тем, чтобы обеспечить ему вместимость в 963 регистровых тонны (2725,29 куб.м.) при наличии у его будущего конкурента только 948 950 (2682,84 2688,5 куб.м. замечу попутно, что и у того, и у другого вместимость меньше, чем у крупнейших клиперов чайных гонок около 1200 регистровых тонн брутто, или 3396 куб.м.). Совпадала с «фермопильской» наибольшая ширина корпуса те же 11, точнее, 10,9 м. При осадке 6,1 м (несколько меньше, чем у «Фермопил» 6,4) водоизмещение линтоновского клипера составляло 2100 т. Для разбирающихся в теории корабля читателей приведу также значения коэффициентов полноты: водоизмещения 0,504; миделя (центрального шпангоута, равноудалённого от носа и кормы) 0,808; грузовой ватерлинии 0,74.
Всё пространство под верхней палубой, кроме носового кубрика и суженных отсеков в оконечностях, отводилось под груз, который опускали в трюм и поднимали из него через 3 люка. Самый большой (средний) из них имел размеры «в свету» приблизительно 3х2 м. В трюме и твиндеке (межпалубном пространстве) не было никаких переборок. Каюты капитана и старшего помощника, две каюты для офицеров, кают-компания и кладовая располагались в кормовой надстройке. Между фок- и грот-мачтами помещалась рубка: часть её занимал камбуз (кухня), а в остальной части жили младшие офицеры и практиканты.
Интересно, что корабль работы Скотта и Линтона считался тогда ультрасовременным ещё и потому, что на его борту имелись специальные туалетные помещения! На протяжении веков существования парусных флотов матросы справляли естественные нужды в море с нависавшей над водой передней оконечности судна, где, чуть позади носовой фигуры, была небольшая площадка с прорезанными в ней отверстиями. При таком размещении уборной запахи уносились ветром, а нечистоты, в основном, смывались, когда судно зарывалось носом в воду или форштевень захлёстывало волной. Но по той же причине художники-маринисты вплоть до XIX в предпочитали изображать корабли с кормы: нос, несмотря на очень искусный порой декор, воспринимался как нечто грязное. Поскольку такое конструкционное новшество впервые появилось на галеонах, саму эту выдающуюся вперёд носовую структуру стали именовать гальюном, и впоследствии это название закрепилось за любыми судовыми уборными для членов экипажа. Офицеры в эпоху расцвета военного парусного судостроения пользовались штульцами специальными закрытыми кабинками, выступавшими за обводы с обоих бортов в кормовой части корабля.
Кстати, о корпусных обводах. Присмотревшись повнимательней к «Твиду», Линтон, наконец, сообразил, в чём заключалось главное достоинство этого судна. Любой строитель клиперов знал, что наибольшую опасность для них представляла так называемая попутная штормовая волна. Она постоянно угрожала обрушением на корму, и тогда все и всё, что там находилось от компаса до матроса-рулевого и вахтенного помощника могло моментально оказаться за бортом, и судно стало бы неуправляемым. Поэтому рулевым приходилось привязывать себя к штурвалу; а назад, на преследующую судно волну, они и вовсе старались не смотреть. В 1872 г прославленный «Ариэль» со всеми находившимися на нём людьми бесследно исчез в океане; наиболее вероятной причиной его гибели и сейчас считают именно попутную штормовую волну Крупная и тяжёлая, на первый взгляд, корма (как у «Твида») обеспечивала пребывавшим на ней людям и навигационному оборудованию хоть какую-то защиту от этой напасти.
Поняв замысел заказчика, думбартонские корабелы прониклись к «Старой Белой Шляпе» глубоким уважением. Корма «Твида» почти без изменений перекочевала на чертёж, который был выполнен Джоном Ренни лучшим графиком верфей Скотта и Линтона. Тот же Ренни рассчитал высоту мачт клипера и соответствующую ей максимальную суммарную площадь парусов получилось 34 000 квадратных футов, или 3150 квадратных метров.

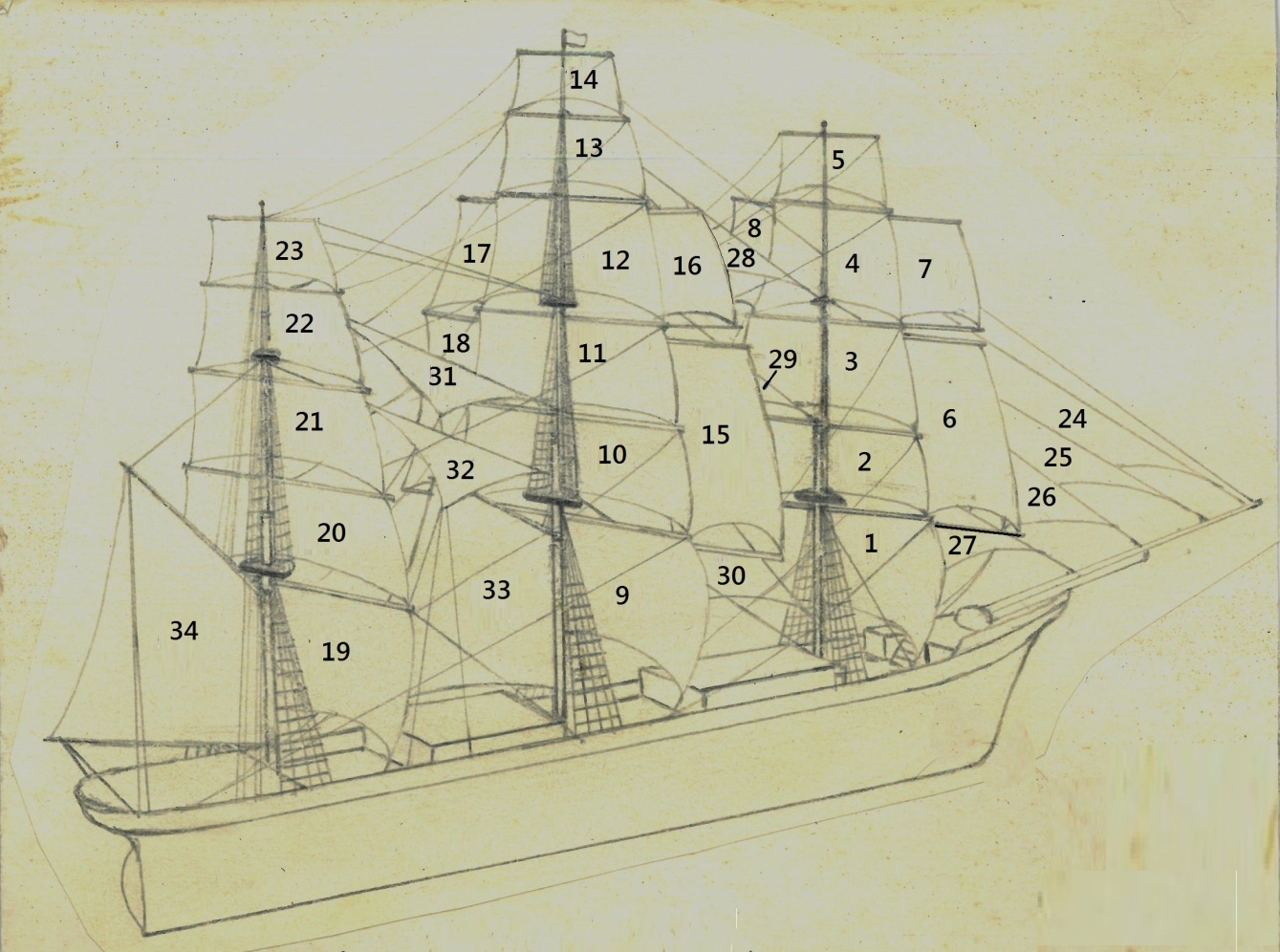

Рисунок 31 (автора книги). Схема парусного вооружения клипера Джона Виллиса:
1 фок; 2 нижний фор-марсель; 3 верхний фор-марсель; 4 фор-брамсель;
5 фор-бом-брамсель; 6 наветренный фор-марса-лисель (фор-лисель не показан);
7,8 наветренный и подветренный фор-брам-лисели; 9 грот; 10 нижний грот-марсель;
11 верхний грот-марсель; 12 грот-брамсель; 13 грот-бом-брамсель; 14 грот-трюмсель; 15 наветренный (18 подветренный) грот-марса-лисель;
16 , 17 наветренный и подветренный грот-брам-лисели; 19 бизань; 20 нижний крюйсель; 21 верхний крюйсель; 22 крюйс-брамсель; 23 крюйс-бом-брамсель; 24 бом-кливер;
25 кливер; 26 нижний кливер; 27 фор-стаксель; 28 грот-брам-стаксель; 29 грот-марса-стаксель; 30 грота-стаксель; 31 бизань-марса-стаксель; 32 бизань-стаксель;
33 грота-трисель; 34 контра-бизань.
Надо сказать, что первоначально Скотт и Линтон не планировали доводить размер парусности проектируемого судна до наибольшей допустимой величины. Они, например, отказались от типичных для клиперов трюмселей, или, в английской терминологии, «скайселей» (sky sails дословно, «небесные паруса») и парусов самого верхнего ряда «мунселей» (moon sails «лунные паруса»). Шотландские инженеры не пытались соревноваться с создателями американских скороходов 1850-х. Но одно дело «Молния» и «Джеймс Бэйнс», другое «Фермопилы». Достройка клипера для Виллиса производилась тогда, когда корабль Томпсона уже не только вошёл в строй, но и «записал» в свой актив вышеупомянутый рекорд времени перехода до Австралии. Узнав, что предполагаемая площадь основных парусов его будущего корабля меньше, чем у «Фермопил» (2350 кв.м. против 2500), «старина Джок» сильно обеспокоился. Если абердинский клипер проходит 15 тыс. миль за 60 суток, то его собственный должен это делать не более чем за 55!
Но Линтон предугадал возможную реакцию «Белой Шляпы». Ещё до сенсационного рейса «Фермопил» инженер внёс в проект изменения: добавил на грот-мачту небольшой трюмсель, несколько увеличил размеры основных парусов и довёл общую площадь дополнительных до 11 тысяч квадратных футов, т.е. примерно тысячи кв.м. (против 930 у соперника). В итоге суммарная площадь 34-х парусов (включая лиселя) составила у «новорождённого» 2973 кв.м, а при слабом ветре можно было нести 3350 кв.м и даже больше. Это обеспечивало ход не менее чем в 17 17,5 узлов (31,5 32,43 км/ч) с попутными ветрами, а в особо благоприятных условиях и все 18 (33,35 км/ч); причём имеется в виду не рекордная, предельная, а нормальная коммерческая скорость.
Согласно подсчётам, сделанным кораблестроителями уже в следующем, ХХ веке, напор ветра, надувавшего паруса идущего с такой скоростью клипера, соответствовал механической мощности в 3 тысячи лошадиных сил.
До сих пор в этой главе я ни разу не упомянул название строившегося для Виллиса в Думбартоне парусника, но мои читатели, разумеется, давно догадались, о каком корабле идёт речь. Именно!

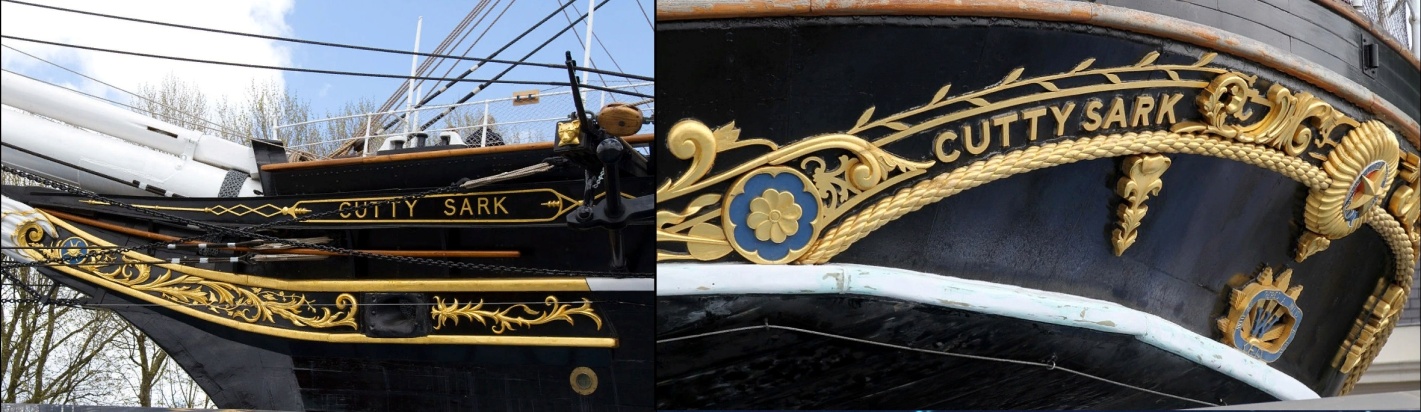

Рисунок 32. Нос и корма «Катти Сарк» (по левому борту). Современные фотографии.
Нос: Cutty Sark. By David Dixon, CC BY-SA 2.0, https://commons.wikimedia.org/w/index.php?curid=113735233 https://commons.wikimedia.org/wiki/Category:Cutty_Sark_(ship,_1869)_in_Greenwich_(2012-)#/media/File:Cutty_Sark_(34647405224).jpg
Корма: Cutty Sark. By Tony Hisgett from Birmingham, UK Cutty Sark, CC BY 2.0, https://commons.wikimedia.org/w/index.php?curid=64138308
В дословном переводе с и поныне используемого на севере Великобритании (древнекельтского по происхождению) языка скоттов «КАТТИ САРК» (CUTTY SARK) означает «короткая рубашка», или, точнее, «короткая сорочка». Это прозвище персонажа шотландских легенд, молодой и внешне очень привлекательной (сейчас сказали бы сексапильной) ведьмы Нэнни Ди, или просто Нэн. Сия особа была известна не только своими полётами при лунном свете над вересковыми пустошами и болотами и задорными танцами на шабашах нечистой силы, но и своим крайне неприличным (особенно по меркам викторианских времён) одеянием: сорочкой, которая едва прикрывала коротким подолом интимные места девушки ниже пояса, а грудь, насколько можно судить по носовой скульптуре корабля её имени, вообще оставляла обнажённой.
Джон Виллис «познакомился» с очаровательной ведьмой при чтении стихотворной повести «Тэм ОШентер», написанной шотландским национальным поэтом Робертом Бернсом в 1790 г. Главный герой этой повести фермер, именем которого она названа, в базарный день выпивает с другом слишком много пива и, основательно захмелев, преисполняется такой отчаянной смелости, что решает отправиться домой (верхом на своей старой кобыле Мэг) поздно ночью, да ещё в грозу. Путь его лежит через местность, пользующуюся более чем дурной славой: рассказывают, что там утонул у брода купец, нашли труп повесившейся женщины и зарытого под деревом ребёнка И вот Тэм подъезжает к старой заброшенной церкви:
Неслись оттуда стоны, крики,
И свист, и визг, и хохот дикий.
Хмель всё ещё кружит фермеру голову, и он почти не чувствует страха: доминирует любопытство. Не без труда заставив лошадь подойти к открытым воротам церкви, он заглядывает внутрь и видит там такую картину:
Толпясь, как продавцы на рынке,
Под трубы, дудки и волынки
Водили адский хоровод
Колдуньи, ведьмы всех пород.
Всё веселей внизу плясали,
И вдруг гроба, открывшись, встали,
И в каждом гробе был скелет
В истлевшем платье прошлых лет
Тут были крошечные дети,
Что мало пожили на свете
И умерли, не крещены,
В чём нет, конечно, их вины
Тут были воры и злодеи
В цепях, с верёвкою на шее.
При них орудья грабежа:
5 топоров и 3 ножа,
Одна подвязка, чьё объятье
Прервало краткий век дитяти,
Один кинжал, хранивший след
Отцеубийства древних лет
И вдруг в толпе этой кошмарной нежити ОШентер замечает личность, непохожую на остальных:
Она была в рубашке тонкой,
Которою ещё девчонкой
Носила, и давно была
Рубашка ветхая мала.
Не знала бабушка седая,
Сорочку внучке покупая,
Что внучка в ней плясать пойдёт
В пустынный храм среди болот,
Что бесноваться будет Нэнни
Среди чертей и привидений
Но музу должен я прервать.
Ей эта песня не под стать,
Не передаст она, как ловко
Плясала вёрткая чертовка,
Как на пороге бедный Тэм
Стоял недвижим, глух и нем
Рисунок 33. Танцующая Нэнни Ди. Иллюстрация Джона Фэда к поэме Р.Бернса «Тэм ОШентер»
Тут главный герой сплоховал:
Но вот прыжок, ещё прыжок
И удержаться Тэм не смог.
Он прохрипел, вздыхая тяжко:
«Ах ты, Короткая Рубашка!»
И в тот же миг прервался пляс,
И замер крик, и свет погас
Тэм выдал своё присутствие на шабаше, и нечисть попыталась схватить его. Фермер мгновенно протрезвел, пришпорил лошадь и поскакал прочь. Ведьмы, черти и призраки бросились за ним в погоню, и первой летела та самая Нэн
Напрасно ждёт тебя жена:
Вдовой останется она.
Не сдобровать твоей кобыле
Её бока в поту и в мыле.
О Мэг! Скорей беги на мост
И покажи нечистым хвост:
Боятся ведьмы, бесы, черти
Воды текучей, точно смерти!
Увы, ещё перед мостом
Пришлось ей повертеть хвостом.
Как вздрогнула она, бедняжка,
Когда Короткая Рубашка,
Вдруг вынырнув из-за куста,
Вцепилась ей в репей хвоста!
В последний раз собравшись с силой,
Рванулась добрая кобыла,
Влетела на скрипучий мост,
Чертям оставив серый хвост 17
Итак, Тэм спасся, но кусок хвоста его кобылы остался в руке у ведьмы.
Рисунок 34. Нэнни Ди отрывает хвост кобыле Тэма. Иллюстрация Джона Фэда к поэме Р.Бернса «Тэм ОШентер»
Сегодня мы можем лишь гадать, почему «Джок Старая Белая Шляпа» дал лучшему из своих судов такое имя. На этот счёт высказываются разные предположения от склонности судовладельца к мрачной иронии до откровенного наглого вызова конкурентам, т.е. Томпсону и его «Абердин Лайн» или компаниям, переходившим на пароходы. Наиболее правдоподобную, на мой взгляд, версию изложил советский писатель Иван Антонович Ефремов автор прекрасной полудокументальной-полухудожественной повести о клипере «Катти Сарк» (1942 43 гг):
«Внезапно острое воспоминание как молния вспыхнуло в мозгу. Джон Виллис понял, откуда появилось у него представление о скользящем полете. 40 лет назад он видел картину художника он давно забыл какого, изображающую молодую ведьму из поэмы Бернса Нэн Короткую Рубашку. Вызывающе смеясь, лукавая и желанная, юная женщина неслась в беге-полёте над вереском и кочками шотландских болот, ярко освещённая ущербной луной. Её обнаженная левая рука была поднята вверх и изогнута, словно лебединая шея, а правая легко отведена в сторону. Тонкая рубашка, ниспадавшая с плеч, короткая, как у выросшего из нее ребёнка, открывала во всю длину сильные стройные ноги. В круглом лице и изгибе широких бедер художник сумел отразить ненавязчивую порочность, напоминавшую, что эта красивая не по-английски девушка, настоящая дочь Шотландии, все же ведьма!
Картина впервые разбудила у юного Джона Виллиса сознание сладкой и тревожной привлекательности женщины. Образ юной Нэн Короткой Рубашки накрепко запечатлелся в памяти, связанный с ожиданием неопределенных чудес будущего. И только самому себе сознавался гордый судовладелец, что ему пришлось позже встретить похожую на ту Нэн девушку. Простая служанка из горной шотландской деревни, она не могла быть женой, подходившей чопорной семье молодого Виллиса. Стыдясь своей любви, Джон грустно вздыхал, так и не признавшись насмешливой и смелой девушке. Все давно миновало, но в потаенных уголках души заносчивого богача продолжало жить сожаление о сладостном и запретном образе Нэн, сливающемся с утраченной любовью к Джэн.
И сейчас, слегка взволнованный воспоминаниями прошлого, Джон Виллис решил, какое имя больше всего подходит его будущему кораблю.
Нэн Короткая Рубашка! Быстрая, как ветер, прекрасная и своенравная! И его клипер будет носиться по океанам в легком беге-полете юной ведьмы!
Джон Виллис довольно ухмыльнулся, но тут же сообразил, что имя ведьмы, данное кораблю, вызовет недоумения и нарекания. Что ж, у него хватит воли отстоять свое, но все же лучше назвать клипер просто "Короткой Рубашкой" "Катти Сарк", без имени Нэн. Носовая фигура, деревянная статуя под бушпритом, будет изображать Нэн Короткую Рубашку. Он позаботится, чтобы ее сделали похожей на ту самую Нэн-Джэн»
