Человек, который изобрел пиксель и начал цифровую революцию, был председателем Верховного Совета РСФСР. Не в одно и то же время, но все-таки это один и тот же человек. Звали его Владимир Котельников. В 2003 году, когда ему исполнилось 95 лет, другой Владимир Путин вручил ему в Кремле орден «За заслуги перед Отечеством» I степени. Ранее Котельников получил и множество советских наград, в том числе шесть орденов Ленина, две Сталинские премии, две звезды Героя Социалистического Труда. Он пережил Октябрьскую революцию 1917 года, а также все репрессии и войны, которые с тех пор составляют историю современной России. Он едва избежал ГУЛАГа а точнее, тех самых «райских островов» внутри него, где трудился Солженицын, поскольку находился под защитой влиятельной жены одного из самых кровавых приспешников Сталина. Он поделился с американцами информацией о первом советском искусственном спутнике Земли и составил карту Венеры с помощью цифровых изображений пикселей, полученных из космоса.
Заслуги Котельникова, что вполне ожидаемо для вдохновителя Великой цифровой конвергенции, отмечены и в Америке: в 2000 году он награжден медалью Александра Грэма Белла. Тем не менее его имя мало кому известно в Штатах. За ним редко признают одно из величайших открытий ХХ века теорему выборки, идею, лежащую в основе всего мира цифровых медиа. Лавры первооткрывателя обычно достаются Клоду Шеннону, известному американскому инженеру и математику, хотя Шеннон никогда на них не претендовал.
Как и в биографии Фурье, в судьбе Котельникова проявились три движущие силы технологического прорыва: великая научная идея, хаос революции и войны, требующий воплотить ее в конкретное изобретение, и тираны, защищающие ученых и продвигающие их технологии.
Великая идея Котельникова, напрямую ведущая к пикселю, вплетена в поразительно параллельные судьбы малоизвестного Котельникова и знаменитого Шеннона.
Разбрасыватель
Идея состоит в следующем: цифровое может достаточно точно представлять аналоговое. Дискретное, прерывистое и импульсное может точно представлять гладкое, непрерывное и плавно изогнутое. Прерывистая последовательность может точно представлять последовательную непрерывность. Возможно, сейчас вас это не удивляет, но я надеюсь все-таки удивить вас, потому что оказывается, что мы можем отбросить поразительное фактически бесконечное количество информации, практически ничего не теряя. Эта ключевая идея сделала возможным Цифровой Свет (а также цифровой звук). Эта фундаментальная истина лежала в основе Великой цифровой конвергенции и, следовательно, всего современного мира.

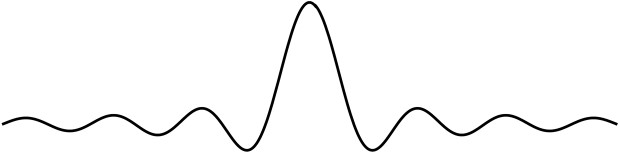

Подобно тому как волна это форма, представляющая частоты Фурье, существует форма, представляющая отсчеты, или выборки, Котельникова (см. рис. 2.1). Вскоре мы увидим, что это тесно связано с «формой» пикселя. Математики называют это «каменной стеной» или sinc-фильтром, а инженеры реконструкционным или восстанавливающим фильтром. Поскольку оба названия не вполне понятны, я буду называть эту прекрасную форму «разбрасывателем». Вскоре вы поймете почему.

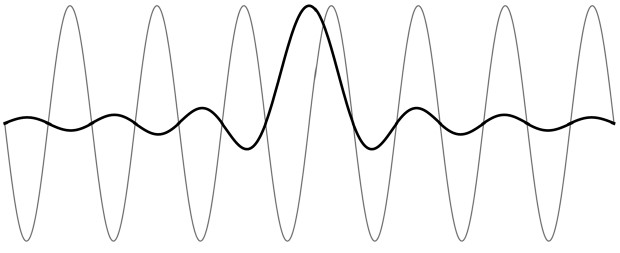

Обратите внимание, что она напоминает одну из волн Фурье, гребни и впадины которой постепенно уменьшаются до тех пор, пока в любом направлении не сводятся к нулю. На самом деле это именно то, ради чего все и затеяно. Соответствующая волна везде имеет амплитуду, равную центральному горбу, и частоту, равную частоте колебаний «разбрасывателя» (рис. 2.2).
«Разбрасыватель» пришел из математики, а не из реального мира, но он напоминает расходящиеся круги от брошенного в воду камня их высота тоже уменьшается с увеличением расстояния. Подобно им, его волна бесконечно движется в каждом направлении, но на некотором расстоянии от центрального горба гребни ее становятся настолько низкими, что уже не имеют значения. Как мы увидим, это очень важно в реальном мире. Самое раннее изображение «разбрасывателя», которое я нашел, в правильном контексте появляется в классической статье Владимира Котельникова, опубликованной в 1933 году (рис. 2.3).
Впервые я узнал об этой замечательной идее в начале 1960-х на электротехническом факультете. Нам рассказывали, что ее выдвинул Гарри Найквист, американский инженер и настоящий герой для нас, инженеров-электронщиков. Он работал в легендарной «Лаборатории Белла» (Bell Labs) в AT&T мы все мечтали трудоустроиться туда. Но в конце 1960-х, когда я учился в Стэнфорде, информатика наконец-то стала отдельной дисциплиной и автором великой идеи начали называть Клода Шеннона, нашего нового героя во всем, что касалось цифровых технологий. Он первым использовал слово «бит» в печати. И он тоже работал там в качестве младшего коллеги Найквиста.
Но это американская версия событий, и здесь вступает в действие закон Стиглера: «Никакое научное открытие не было названо в честь первооткрывателя». (Сам Стиглер, кстати, считал, что этот закон открыт Робертом Мертоном.) Так что в России, безо всяких колебаний, лавры первооткрывателя всегда отдают Котельникову. В Японии эти заслуги приписывают Исао Сомея. В Англии сэру Эдмунду Уиттекеру. В Германии Герберту Раабе. Впрочем, если на то пошло, Найквист родился в Швеции. И только Шеннон истинный американец, родившийся в Мичигане. Можно ли считать желание приписать ему лавры первооткрывателя проявлением нездорового патриотизма? Все вышеперечисленные сформулировали свои версии этой идеи раньше Шеннона, кроме Сомея он опоздал на несколько месяцев. Получается, что чести дать свое имя теории во всяком случае, в Соединенных Штатах удостоился человек, сформулировавший ее практически последним.
Несмотря на всю путаницу с именованием, факты говорят сами за себя: великую идею в том виде, в котором она используется в Цифровом Свете, впервые четко, ясно и обстоятельно изложил и доказал Котельников в 1933 году. Нам на Западе трудно поверить, что такая фундаментальная идея появилась в худшие дни сталинской России. Во время холодной войны нас учили, что советская наука если не фальшивка, как биология Лысенко, то в лучшем случае основана на украденных идеях или раздута пропагандой. Придется смириться, что авторство Котельникова неоспоримо.
Рис. 2.1
Происхождение, работы и карьера
Владимир Александрович Котельников родился в 1908 году в Казани, старинном городе на Волге примерно в 500 милях к востоку от Москвы. Трудно представить ученого со столь же безупречной математической родословной. Его прапрапрадед Семен Котельников учился у Леонарда Эйлера, одного из величайших математиков всех времен. Часть математического аппарата, который использовал Фурье, это прямое наследие Эйлера. В 1757 году Семен Котельников стал одним из первых академиков Санкт-Петербургской академии наук, основанной Петром Великим и ныне именуемой Российской академией наук.
Дед Владимира, Петр Семенович Котельников, был математиком в Казанском университете. Там в разное время учились Владимир Ленин и Лев Толстой, но Ленина исключили всего через три месяца после поступления, а Толстой бросил университет после второго курса. Среди тех, кто успешно закончил Казанский университет, наиболее известен математик Николай Лобачевский. Он бросил вызов древнегреческой геометрии Евклида, предположив, что ее пятый постулат о параллельных линиях не обязательно верен, поразительная для того времени идея впоследствии заняла достойное место в общей теории относительности Эйнштейна. Петр Семенович был ассистентом Лобачевского, а затем занял пост декана физико-математического факультета.
Рис. 2.2
Рис. 2.3
Неудивительно, что отец Владимира, Александр Петрович Котельников, тоже окончил Казанский университет и тоже занимал пост декана физико-математического факультета. Но, что важно для нас, история Владимира Котельникова по-настоящему началась, когда Александр Петрович решил покинуть Казань и переехать с семьей в Киев, получив новую преподавательскую должность.
Котельниковы с шестилетним Владимиром прибыли в Киев в тот самый августовский день 1914 года, когда немецкая армия прорвала фронт. Население в панике бежало из города, увлекая за собой новоприбывших. С огромным трудом Котельниковым удалось на следующий день выбраться из Киева и вернуться в Казань. Семья попала прямо под первые удары Первой мировой, ставшей первой в череде войн, определивших жизнь и карьеру Владимира.
Следующими двумя стали Октябрьская революция 1917 года и последовавшая за ней Гражданская война между красными и белыми. Россия изменилась. Молодой Владимир тоже, но причиной тому были не войны. Посреди всего этого хаоса он впервые услышал радиопередачу.
«Как это устроено?» спросил он отца.
«Ты этого пока не поймешь».
Такой ответ он воспринял как вызов и уже с десяти лет всерьез захотел разобраться, как работает радио. Большую часть следующих девяти десятилетий своей жизни он занимался радиотехникой и связью, а в его карьере отразились подъемы, потрясения и падение Советского Союза.
«Велик был и страшен год по Рождестве Христовом 1918, от начала же революции второй». Так начинается роман «Белая гвардия» Михаила Булгакова повествование об ужасах, разрушениях и анархии, царивших в Киеве в годы Гражданской войны. Во второй раз Котельниковы выбрали неудачный момент, чтобы переехать туда. Им пришлось пережить весь описанный Булгаковым кошмар. Профессор варил мыло, а дети распускали занавески на нитки; денег не хватало, работы не было.
В 1924 году Александр Петрович перевез семью в Москву. Он получил профессорскую должность в Московском высшем техническом училище (МВТУ), старейшей высшей технической школе в России. МВТУ подверглось серьезным трансформациям в 1930 году, когда разделилось на пять самостоятельных учебных заведений. Одно из них Московский энергетический институт (МЭИ) стало одним из ведущих технических университетов мира. Можете считать его московским аналогом Массачусетского технологического института.
Владимир Котельников был одним из первых выпускников МЭИ. Сначала его туда не принимали из-за происхождения он не был выходцем из рабоче-крестьянской среды, но вскоре критерии изменились и ему удалось туда поступить. В 1931 году Котельников закончил МЭИ, получив диплом инженера-электрика по специальности «Радио». Он проработает в своей альма-матер следующие 75 лет.

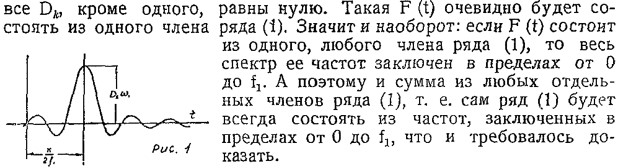

Через некоторое время случился его annus mirabilis. В 1932 году аспирант Котельников самостоятельно, без всякой посторонней помощи, написал две статьи, каждой из которых было достаточно, чтобы открыть ему путь на инженерный олимп. Одна из них «Теория нелинейных фильтров с делением частоты пополам» не касается темы нашего исследования. Однако в другой содержалась интересующая нас великая идея теорема отсчетов. Завершая обучение в аспирантуре, Котельников представил свои работы в ноябре ученому совету факультета, а в следующем году опубликовал под неприметным названием «О пропускной способности эфира и проволоки в электросвязи».
Когда он представлял эту работу преподавателям МЭИ, один из них сказал: «Все вроде верно, но больше похоже на научную фантастику». Нечто из ничего. Тем не менее они одобрили статью, дав старт его академической карьере.
В 1933 году, продолжая преподавать в МЭИ, Котельников поступил на работу в НИИ связи Народного комиссариата связи (НИИС НКС). Связь на войне имеет первостепенное значение, поэтому неудивительно, что, захватив власть в октябре 1917 года, большевики в первый же день создали Народный комиссариат почт и телеграфов РСФСР, впоследствии преобразованный в НКС. Котельников, начав с должности инженера, со временем стал начальником собственной лаборатории связи, а впоследствии и целого института. Он всегда одной ногой стоял в академической башне из слоновой кости, а другой в реальном мире политики и войн.
Фундаментальные идеи, изложенные в опубликованных работах, а также ответственная работа в двух престижных организациях давали возможность быстро продвигаться как в академических, так и в политических кругах. Как мы уже видели на примере Фурье, ни в той, ни в другой сфере нельзя избежать танцев с тиранами.
Цифровые и аналоговые бесконечности

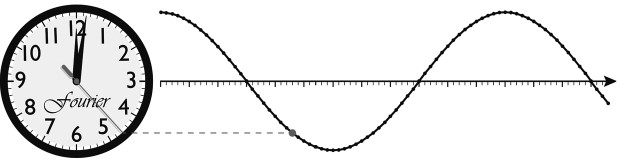

Не будем стесняться слова бесконечность. На самом деле существует много разных видов бесконечности, но нам нужны только две: цифровая и аналоговая. Знакомая диаграмма (рис. 2.4) с секундной стрелкой часов поможет прояснить разницу.
Вы помните, что для каждого оборота, который совершает секундная стрелка, каждой минутной отметке на циферблате часов соответствует одна круглая черная точка на волне? По мере того как секундная стрелка движется по циферблату, точки бесконечно разворачиваются вправо. Сколько их? Ну, вы можете попытаться считать раз, два, три и так далее, но вам придется считать вечно. Это цифровая бесконечность. Последней точки нет, всегда можно добавить еще одну. Математики по очевидной причине называют это счетным множеством.
Рис. 2.4
Второй вид бесконечности аналоговая бесконечность не так прост. Рассмотрим две последовательные точки на волне. Сколько точек находится между этими точками? Ответ: их так много, что даже не сосчитать. Аналоговая бесконечность больше цифровой бесконечности, как бы странно это ни звучало. Математик Георг Кантор доказал, что это именно так, и вот как он это сделал.
Между любыми двумя точками на волне всегда есть еще одна точка. Теперь подумайте об этой средней точке и левой из двух исходных. Есть ли между ними еще одна точка? Конечно есть. Теперь повторите рассуждение для этой точки и левой из двух исходных. И так до бесконечности. Вы никогда не разделите отрезок между точками на такие мелкие части, чтобы дальнейшее деление стало невозможным. Другими словами, вы никогда не доберетесь до места, откуда получится сосчитать все точки. Математики предпочитают называть это неисчисляемой бесконечностью, но я буду придерживаться термина «аналоговая бесконечность». Оба понятия уместны: у непрерывных вещей аналоговое, или бесчисленное, множество частей, а количество частей у дискретных вещей исчисляется цифровой, или счетной, бесконечностью. По большому счету цифровое уступает аналоговому, даже если вы использовали очень много точек для представления гладкой кривой. Но великая идея Котельникова, похоже, заключается в том, что цифровое вот так сюрприз! эквивалентно аналоговому. При переходе на цифровые технологии ничего не теряется. Дискретный цифровой объект может быть точным представлением гладкого аналогового объекта.
На рис. 2.5 показан фрагмент звука или, скажем, визуальной сцены вдоль горизонтальной линии. Идея Котельникова работает в обоих случаях. Прямая линия внизу нулевая громкость или нулевой уровень яркости, полная тишина или полная темнота. Кривая это изменение громкости звука или изменение яркости визуальной сцены по мере того, как вы перемещаетесь вправо по линии. В любом случае мы отметим в исходном фрагменте черными зарубками точки, расположенные на одинаковом расстоянии друг от друга, отсчеты. Мы начнем приходить к пониманию, отталкиваясь от этого одномерного примера, а затем постепенно перейдем к двум измерениям, необходимым для полной визуальной сцены. Точно так же мы поступили с волнами Фурье в первой главе.
