Какая же артиллерия была произведена итальянцами в 1480-1520-х гг.?
Отливка пушки «Павлин» в 1488 г.
Миниатюра Лицевого свода
Литье первой крупной бомбарды летописи отметили под 12 августа 1488 г. тогда итальянец Паоло де Боссо («Павлин Дебосис») отлил «пушку велику» весом «в тысячу пудов» (16 тонн), которую назвали по имени мастера «Павлином» [106]. В Лицевом летописном своде даже была помещена миниатюра, изображающая момент отливки этой гигантской бомбарды. Надпись под миниатюрой гласит: «О пушке Павлине. Того же лета августа в 12 день слил Павлин Фрязин Дебосис пушку велику». В течение последующих 70 лет бомбарда Паоло де Боссо была самым крупным орудием в России. Примерные расчеты (ядро 12 пудов, или около 200 кг), построенные на аналогиях с бомбардами 15541556 гг. похожих калибров показывают, что ствол орудия был около 4000 см, а калибр ок. 550 см. Вероятно, что эта большая бомбарда превосходила своих ровесниц итальянские бомбарды конца XV в. «Corona», «Ferlina», «Galeazzesca», но по конструкционным особенностям от них не отличалась. Бомбарда «Павлин» принимала участие во многих военных кампаниях XVI в. По-видимому, ее использовали в защите Кремля от войск татар в 1521 г. именно о ней писал С. Герберштейн: «это была старая штуковина вроде мортиры, много лет простоявшая без дела. В нее влезал целый небольшой мешок пороху, а в жерле мог выпрямившись сидеть человек, так она была велика и даже еще больше»[107]. Последнее упоминание о ней содержится под 1577 г., после Ливонского похода Ивана Грозного ее оставили в ливонской крепости Резица (нем. Rositten)[108].
Калибр мортир («пушек верховых») был гораздо меньше, чем у бомбард, от 1 до 4 пудов (1664 кг снаряды). Мортиры называли по имени пушечного мастера («пушки Александровские», «пушки Якобовые»).
К большому сожалению, до наших дней сохранилось только два орудия, отлитых под прямым влиянием итальянского литейного искусства. Одно находится в Военно-историческом музее артиллерии, инженерных войск и войск связи, а другое в Государственном Историческом музее. Но в русских документах XVIXVII вв. сохранилось несколько подробных описаний орудий, благодаря чему мы сможем узнать некоторые конструктивные особенности артиллерии времен Ивана III. Приведем несколько известных нам описаний орудий, отлитых по итальянским образцам в 1480-1500-е гг.

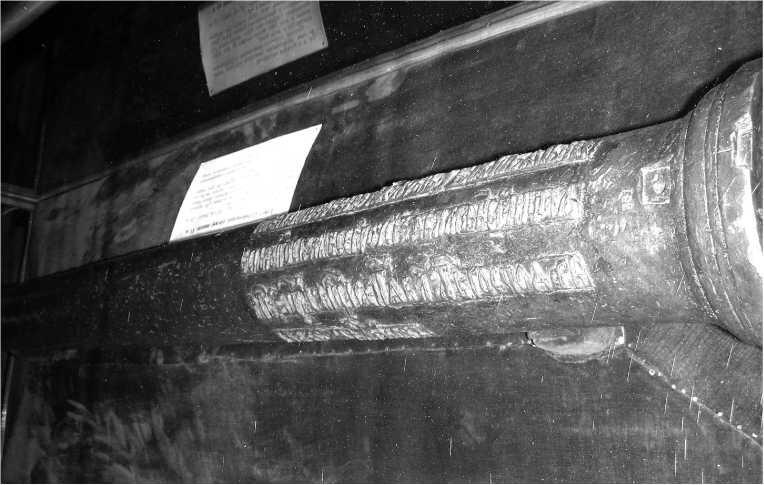

Пищаль мастера Якова, 1492 г., ВИМАИВ и ВС
В 1480 г. в Италии появились небольшие полевые пушки фальки (faucons) и фальконеты (fauconneaux). Подобные орудия были отлиты чуть позже и в Москве. На основе анализа Смоленского и Киевского арсеналов XVII в. мною были собраны сведения, касающиеся мелкокалиберных орудий мастера Джиакомо (Якоба Фрязина) 14971498 гг.
Пищали Якоба Фрязина (Джиакомо). 14971499 гг. Из описей артиллерии XVII в. известны около десяти однотипных русских Фальконетов, отлитых этим мастером по итальянским образцам в 1497/98-1498/99 гг. В 1670-1690-х гг. они еще стояли на вооружении Киева и Смоленска[109]. Из подробных описаний следует, что их калибр был 40 мм (полуфунтовое ядро), длина ствола 1200 мм и масса 80 кг. На каждой пушке имелась надпись на русском: «Иоан, Божиею милостию гсдарь всея Руси, в лето семь тысяч шестое (варианты: «в лето семь тысяч седьмое», «в лето семь тысяч восьмого»), делал Яков Фрязин»:

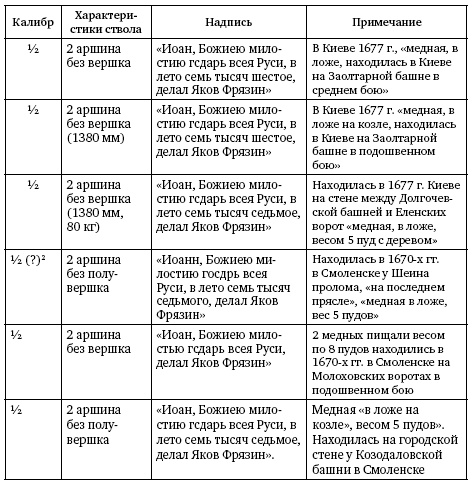

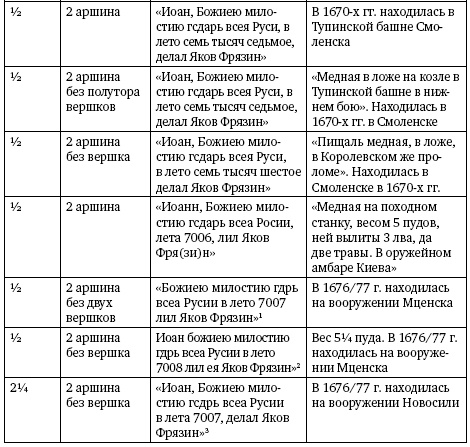

Таблица 1
Русские фальконеты по итальянским образцам, отлитые в 1497/98-1498/99 гг.[110]
Представленные в таблице однотипные орудия это фактически аналоги итальянских фальконетов калибром в полфунта (200250 гр ядро), за исключением одного орудия[111].
Последние упоминания об орудиях итальянца-«фрязина» относятся к Петровскому времени. В январе-феврале 1704 г. по указу царя Петра из Смоленска в Москву было доставлено 39 старинных пушек, среди которых были «3 пушки медные разорванные русского литья», отлитые мастером «Яковом Фрязиным» в 1498, 1499 гг. Все они были поставлены на площади у Посольского приказа на волоках. О дальнейшей их судьбе ничего не известно, возможно они были посланы на переплавку[112].
Ранее я предполагал, что «Якобовые верховые пушки» (мортиры), упоминаемые в разрядах 1577 г., принадлежали к авторству упомянутого «Якоба Фрязина». Однако открытие нового имени литейщика 1550-х гг. Якоба фан Вайлерштатта позволило пересмотреть эту точку зрения. «Якобовые пушки» это мортиры фан Вайлерштатта.
Кроме этого, в источниках есть указания на пушки некоего мастера Якова, и у нас нет достаточных причин отождествлять «Якоба Фрязина» и «мастера Якова». Есть все основания считать второго мастера русским по происхождению.
Во-первых, отметим особенность древней эпиграфики: пушки, отлитые иностранным мастером Яковом Фрязиным, имели титулатуру: «Иоан, Божией милостию г(осу)д(а)рь всеа Руси». Обратим внимание на вариант имени: «Иоан». Некоторые пушки вообще содержат только дату и «автограф» мастера, например: «Лета 7006-го, лил Яков Фрязин». Такая же традиция прослеживается и на пушках иностранных литейщиков, отлитых для Ивана Грозного в 1540-1560-х гг. А надписи, выполненные русским мастерами, в том числе и Яковом, отличаются распространенной формой: «По повелению благоверного великого князя Ивана Васильевича», «Повелением благоверного и Христолюбивого Великого князя Ивана Васильевича, г(осу)д(а)ря всея Руси», «Повелением благоверного и христолюбивого князя Ивана Васильевича, господаря всея Руси», «Князь великий Иван Васильевич, г(осу)д(а)рь всеа Руси». Сразу бросается в глаза русское написание имени правителя: «Иван Васильевич», а не «Иоан». Известно, что русский мастер Яков имел учеников (об этом ниже).
В-третьих, из русских летописей известно, что «Яков Фрязин с женою» приехал в Москву в 1490 г., а первая датированная пищаль русского Якова датирована апрелем 1483 г.
Таким образом, «Яков Фрязин» и «Яков» разные лица. Помимо описаний орудий, сохранилась до наших дней одна-единственная пушка русского Якова (Военно-исторический музей артиллерии, инженерных войск и войск связи, инв. 9/37). Приведем описания известных орудий русского мастера Якова:
В-третьих, из русских летописей известно, что «Яков Фрязин с женою» приехал в Москву в 1490 г., а первая датированная пищаль русского Якова датирована апрелем 1483 г.
Таким образом, «Яков Фрязин» и «Яков» разные лица. Помимо описаний орудий, сохранилась до наших дней одна-единственная пушка русского Якова (Военно-исторический музей артиллерии, инженерных войск и войск связи, инв. 9/37). Приведем описания известных орудий русского мастера Якова:
Пищали Якова, русского мастера в 14831492 гг. Несомненно, что пушки русского мастера несли в себе отголоски итальянского влияния. Возможно, Яков учился у первых итальянцев в Москве, и не исключено, что у самого Фиораванти, так как его орудия известны ранее, чем в Москву приехали другие мастера. Отлитые им орудия были небольшого калибра от 40 до 66 мм и весом от 80 до 256 кг:
1. Орудие-дробовик, длина ствола 1140 мм, массой 80 кг. Надпись: «Князь великий Иван Васильевич, г(осу)д(а)рь всеа Руси, делал Яков».
2. Орудие длиной 1380 мм, масса неизвестна, надпись «Князь великий Иван Васильевич, г(осу)д(а)рь всеа Руси, делал Яков».
3. Орудие-дробовик, длина ствола 142 см, масса 56 кг. Надпись: «Князь великий Иван Васильевич, господарь всеа Русии, делал Яков».
4. Апрель 1483 г. Орудие длиной 1450 мм и массой 56 кг. Надпись: «По повелению благоверного великого князя Ивана Васильевича сделана бысть сия пушка в лето шесть тысяч девятьсот девяносто первого месяца апреля и двадесятое лето гсдрства его а делал Яков».
5. Сентябрь 1490 г. 1353 мм и массой 87 кг. «Пищаль московского литья мерою дву аршин бес полуторы вершков, весу в ней пять пуд осмнатцать гривенок в ложи на походном станку на вертлюгу к ней тритцать ядер весом полторы гривенки ядро, на ней вылита от запалу «Повелением благоверного и христолюбиваго великого князя Василья Ивановича[113] гсдря всеа Русии зделана бысть сия пищаль в лета 6999 месяца сентебря в 29 день гпдартва а делал Яков а прозвание той пищали никакова нет» [114].
6. Март 1490 г., 90 кг (5 пуд. 26 фунт.). Отлитое под руководством Якова его учениками. Надпись: «Повелением благоверного и христолюбивого князя Ивана Васильевича, господаря всея Руси, сделана бысть сия пищаль в лето 6999 месяца марта 29 лета господарства его, а делали Яковлевы ученики Ваня да Васюк».
7. 1490 г., «Пищаль московского литья мерою дву аршин без вершка весу в ней восмь пуд шесть гривенаков, в ложи на походном станку на вертлюгу к ней тритцать ядер весом по полуторы гривенки ядро, на ней вылито потпись от запалу: «Повелением благоверного и христалюбиваго великого князя Ивана Васильевича гпдря всеа Русии зделана бысть сия пищаль в лета 6999 месяца майя в 29 лето гпдства его а делал Яковлевы ученики Ваня[115] да Васюк» [116].
8. Орудие 1492 (?). Диаметр канала ствола 66 мм, длина 1370 мм, без цапф и дельфинов, масса 76 кг, на стволе надпись вязью в
4 строки: «По велению благоверного и христолюбивого великого князя Ивана Васильевича, господаря всея Роуси, зделана бысть сия пищаль в лето 7000 месяца сентября 30 лето господарьства его 30 а делал Яков»[117]. Это единственное сохранившееся бронзовое орудие XV в. (ВИМАИВ и ВС. Инв. 9/37).
Помимо этих орудий, существуют описания других стволов, отлитых иноземными мастерами.
Пищаль Кондрата 1492 г. В Смоленске в 1670-х гг. на вооружении стояла старое орудие длиной 1400 мм с надписью «Князь и великий Иоанн всеа России, лил мастер Кондрат лета в 7000-м году». К сожалению, неизвестно, кто по происхождению был этот мастер и какие еще орудия он отлил. Упоминается в описи Смоленска 1670-х гг.
Пищаль Петра Фрязина Пушечника 15001501 гг.: калибр
5 фунтов, длина ствола 4 аршина без ½ вершка, надпись на казенной части: «Иоанн, Божией милостию г(осу)д(а)рь всея Руси и великий князь, делал Петр, семь тысяч девятого». Упоминается в описи Смоленска 1670-х гг.
Пищаль неизвестного мастера. В собрании ГИМ сохранилось одно орудие (Инв. ОР 16407, масса 48 кг, длина ствола 145 см), отлитое, скорее всего, на рубеже XVXVI вв. Оно не имеет цапф, а по форме похоже на колонну с капителями дорического ордера, что сближает ее с изделиями итальянских оружейников.

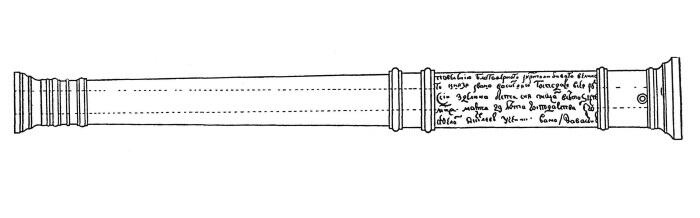

Чертеж пищали учеников Вани и Васюка, 1490 г.
В русских описях и итальянские, и русские орудия обозначены просто термином «пищали». Легкая артиллерия, использовавшаяся для быстрого маневрирования на поле сражения и для защиты городских стен, была достаточно разнообразной.
Пищаль неизвестного мастера. В собрании ГИМ сохранилось одно орудие (Инв. ОР 16407, масса 48 кг, длина ствола 145 см), отлитое, скорее всего, на рубеже XVXVI вв. Оно не имеет цапф, а по форме похоже на колонну с капителями дорического ордера, что сближает ее с изделиями итальянских оружейников.
